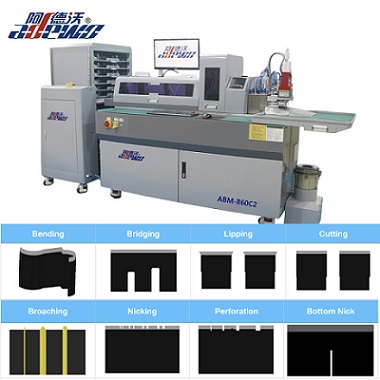

Automatický ohýbací stroj ABM-860C2 s vysokým pravidlem zvládá různé typy matric – od přepravních obalů z vlnité lepenky a skládacích kartonů až po luxusní balení cigaret a farmaceutické kartony. Tento stroj na ohýbání desek s matricí nabízí flexibilní konfigurace protahování a nástrojů, aby vyhovovaly různým požadavkům na zpracování.
Optiomal Rule Thickness:
0,71, 1,05, 1,42 mmSupported Rule Height:
23,8-60 mmBasic Functions:
Ohýbání, Protahování, Vrubování, Lisování, Řezání formy, Můstek,, Plochý řezOptional Functions:
Perforace, Díra, Řezný záhyb, Spodní NickPřehled produktu
ABM-860C2 High Rule Automatic Ohýbačka je komplexní řešení pro výrobu lisovacích forem navržené pro zpracování ocelových pravidel s výškami od 23,8 mm do 60 mm. Je navržen tak, aby splňoval požadavky moderních lisoven, které zpracovávají širokou škálu typů zakázek – od vlnitých obalů a kartonových raznic až po špičková výstavní zařízení a speciální skládací kartony.
Na rozdíl od konvenčních ohýbaček, které se zaměřují pouze na ohýbání, ABM‑860C2 integruje ohýbání a řezání s více pomocnými funkcemi výroby zápustek do jediného výrobního systému. Tento integrovaný přístup zjednodušuje celý pracovní postup zpracování pravidel, snižuje potřebu samostatných strojů, minimalizuje manipulaci s materiálem a zlepšuje celkovou efektivitu výroby.
Stroj je zvláště vhodný pro dílny, které často přecházejí mezi různými typy matric, tloušťkami pravítka a požadavky na zpracování. Jeho flexibilita umožňuje operátorům přecházet z jedné úlohy na druhou s minimální dobou nastavování, takže je praktickou volbou jak pro krátkodobé zakázkové zakázky, tak pro větší výrobní dávky.
Klíčové výhody
1. Ohýbání a řezání v jednom
Díky integrované konstrukci ABM‑860C2 stroj automaticky řeže ocelové pravítko na požadovanou délku ihned po dokončení ohýbání. To eliminuje potřebu ručního spojování nožů, snižuje pracnost a zajišťuje, že každý ohyb a řez jsou přesně vyrovnány podle digitálního souboru návrhu.
Výsledkem jsou rychlejší výrobní cykly, méně chyb při manipulaci a konzistentnější kvalita matrice – zvláště důležité u složitých matric s vícenásobnými ohyby a požadavky na přesné spoje.
2. Volitelná spodní příčka
Funkce Bottom Nick je u ABM‑860C2 k dispozici jako volitelná funkce. Tato funkce je speciálně navržena pro řešení problémů s rovinností, které se mohou vyskytnout na matricových deskách, zejména při práci s tlustšími materiály nebo většími rozměry matric.
Tato funkce je zvláště cenná v aplikacích, kde je kritická přesnost a rovinnost desky, jako jsou špičkové obaly, farmaceutické kartony a zásobníky elektronických součástek.
3. Efektivní kontinuální škrábání
ABM‑860C2 podporuje nepřetržité vrubování, což je funkce, která umožňuje stroji aplikovat více vrubů podél ocelového pravítka v jediném průchodu. To je zvláště užitečné pro vytváření trhacích čar, usnadnění ohýbání v oblastech s úzkým poloměrem nebo přípravu pravidel pro složité struktury matrice.
Tento softwarově řízený přístup eliminuje úpravy metodou pokus-omyl a zajišťuje konzistentní výsledky vroubkování v různých výrobních sériích, snižuje plýtvání a zlepšuje celkovou spolehlivost procesu.

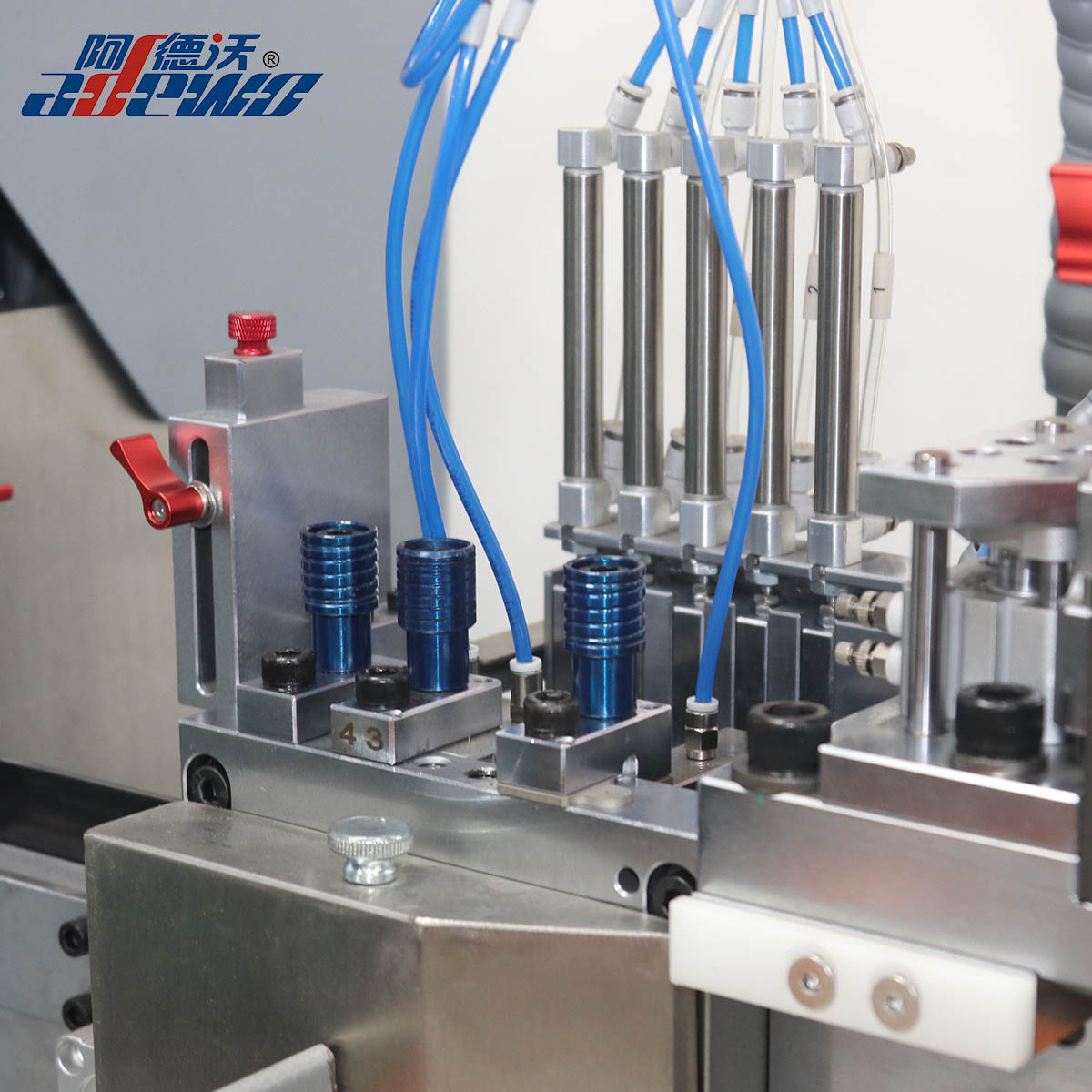

4. Více volitelných nástrojů
K dispozici je více nástrojů pro děrování a řezání, včetně perforace, díry, řezu záhyby, spodní drážky.
Otvor – pro otvory na rukojeti, větrací otvory nebo závěsné poutka.
Perforace – pro aplikace s perforací a trhací linií.
Nezávislé nástroje – navržené pro rychlou a pohodlnou výměnu, umožňující stroji přepínat mezi různými potřebami zpracování bez rozsáhlých prostojů.
5. Více možností protahování a dělení
Stroj podporuje více konfigurací protahování a vrubování, včetně předního a zadního protahování, širokého a úzkého protahování, vhodné pro balení cigaret vyšší třídy, farmaceutické krabičky a elektronické desky.
Díky těmto konfiguracím je stroj zvláště vhodný pro vysoce přesné aplikace, jako jsou:
· Prvotřídní balení cigaret – kde jsou nezbytné jemné detaily a přesné tolerance.
· Farmaceutické krabice – vyžadující čisté, konzistentní řezy a záhyby pro bezpečnost a prezentaci produktů.

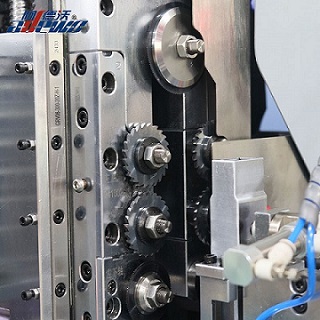

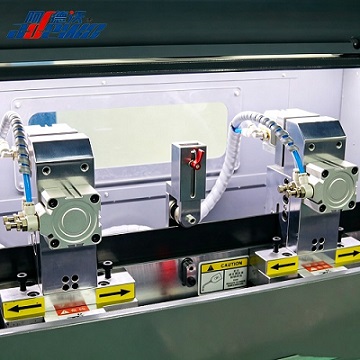

6. Nepřetržité podávání se šroubem se dvěma svorkami
Šnekový podávací systém se dvěma svorkami umožňuje nepřetržité, stabilní pravítko s vysokou přesností, což zlepšuje celkovou efektivitu práce.
7. Model Pro – 2pt & 3pt v jednom
Model Pro kombinuje 2pt a 3pt v jednom, čímž eliminuje potřebu výměny ohýbacího nástroje při zpracování různých tlouštěk.
Rovinnost ohybu lze upravit pro pravítka s různou tvrdostí.
| Volitelná tloušťka pravidla | 0,71, 1,05, 1,42 mm |
| Podporovaná výška pravidla | 23,8-60 mm |
| Přední min. ohyb Velikost | 1,5 mm |
| Zpět Min. Velikost ohybu |
1,0 mm |
| Přesnost krmení | ±0,03 mm |
| Plochost ohýbání | 0,2 mm |
| Základní funkce | Ohýbání, protahování, rýhování, lemování, lisování, můstek, plochý řez |
| Volitelné funkce | Perforace, Díra, Řezný záhyb, Spodní Nick |
| Protahovací sada | Jedna sada Protahování/Dvojité protahování |
| Podporovaný formát souboru | DXF, DWG |
Aplikace
ABM-860C2 je navržen pro aplikace na výrobu matric s vysokým pravidlem a může být použit tam, kde je vyžadováno více operací zpracování pravidel matrice.
Jeho multifunkční konfigurace je vhodná pro aplikace včetně:
Vysoce kvalitní balení cigaret
Vyžaduje jemné řezání detailů, přesné rýhování a konzistentní kvalitu ve velkých objemech výroby. Přesné podávání a multifunkční schopnosti ABM‑860C2 zajišťují, že každá matrice splňuje náročné standardy průmyslu balení tabáku.
Farmaceutické krabičky
Požadujte čisté, přesné řezy a záhyby, abyste zajistili bezpečnost produktu a shodu s regulačními normami. Díky schopnosti stroje udržovat úzké tolerance a produkovat výsledky bez otřepů je ideální pro tento sektor.
Výroba lisovacích desek
Stroj lze použít pro výrobu samotných zápustkových desek, zejména v kombinaci s laserovým řezacím zařízením pro profilování desek.
Výroba obalových forem
Všeobecné obalové aplikace – včetně spotřebního zboží, výrobků pro osobní péči a výrobků pro domácnost – těží z všestrannosti stroje a schopnosti manipulovat s širokou škálou struktur matric.
Další aplikace pro výrobu matric
Stroj lze také přizpůsobit pro speciální raznice používané v automobilovém, lékařském a průmyslovém balení, s výhradou specifických požadavků na zpracování.
Shrnutí produktu
Automatický ohýbací stroj ABM-860C2 s vysokým pravidlem kombinuje ohýbání a řezání s více funkcemi pro výrobu matric v jednom integrovaném systému. Díky flexibilním konfiguracím protahování, vrubování a multifunkčních nástrojů je stroj navržen tak, aby zjednodušil různé operace zpracování pravidel matrice. Jeho automatický podávací systém a konfigurace Pro Model dále poskytují flexibilitu pro aplikace na výrobu matric High Rule.
FAQ:
1. Poskytujete poprodejní podporu?
Ano. Poskytujeme poprodejní technickou podporu, abychom zákazníkům pomohli s provozem stroje a souvisejícími technickými otázkami.
2.Jak si mohou zákazníci vybrat vhodnou konfiguraci protahování?
ABM-860C2 nabízí možnosti protahování Single Set a Double Set, stejně jako přední a zadní, široké a úzké konfigurace protahování.
3.Je nutné vyměnit celý nástroj při přechodu mezi různými požadavky na zpracování?
Ne nutně. Stroj podporuje nezávislé nástroje, které lze samostatně vyměnit podle různých požadavků na zpracování.
4.Jak stroj zvládá různé požadavky na vrubování?
Šířku a hloubku vrubu lze nastavit pomocí softwaru, což umožňuje vybrat požadovanou konfiguraci vrubu během zpracování.
5. Co by měli zákazníci zvážit při výběru konfigurace stroje?
Zákazníci mohou při výběru vhodné konfigurace ABM-860C2 zvážit požadovanou tloušťku pravítka, výšku pravítka, konfiguraci protahování a volitelné funkce zpracování.
