Se zvyšující se poptávkou po precizním zpracování v oborech, jako je tisk obalů, farmaceutické obaly, elektronické výrobky a špičkové dárkové krabičky, se vysekávací výroba vyvíjí směrem k vysoké přesnosti, více procesům a automatizaci. U sendvičových matric, přesných elektronických matric a špičkových balicích matric mají tradiční metody ručního ohýbání a vrubování určitá omezení, pokud jde o efektivitu zpracování, rozměrovou konzistenci a adaptabilitu na složité procesy.
Multifunkční automatický ohýbací stroj ABM-832C2, který řeší požadavky na vysoce přesné obrábění vysekáváním, integruje procesy ohýbání, vrubování, rýhování, řezání forem a mostů. V kombinaci s víceúčelovým vroubkováním, automatickou změnou pravidel a vysoce přesným podávacím systémem poskytuje stabilnější a efektivnější automatizované řešení pro komplexní obrábění vysekáváním.
1. Více specifikací vroubkování, vhodné pro přesné vysekávání.
ABM-832C2 podporuje 1 až 4 různé konfigurace vroubkování s minimální velikostí bodu 0,2 mm. šířku a hloubku zářezu lze nastavit pomocí softwaru. Specifikace vroubkování lze flexibilně vybrat pro různé struktury matrice, aby byly splněny požadavky na přesnost a konzistenci přesného balení a složitých struktur matrice.

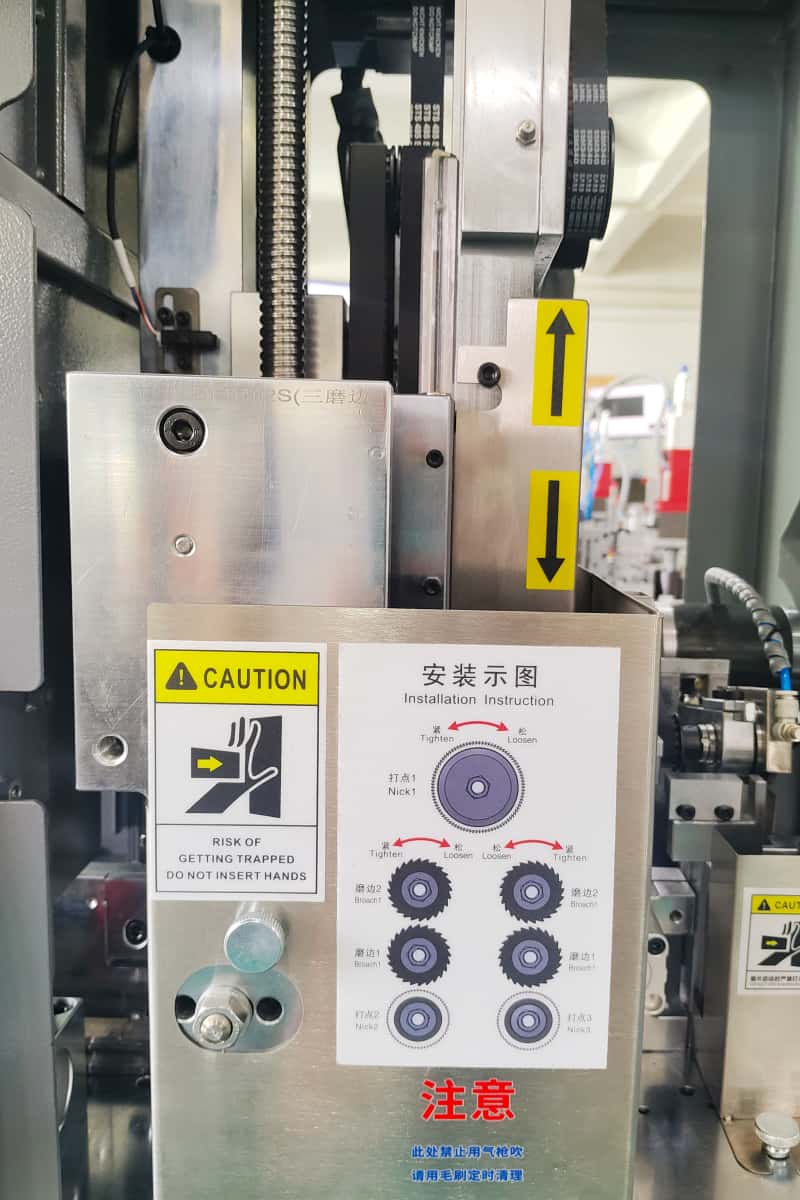

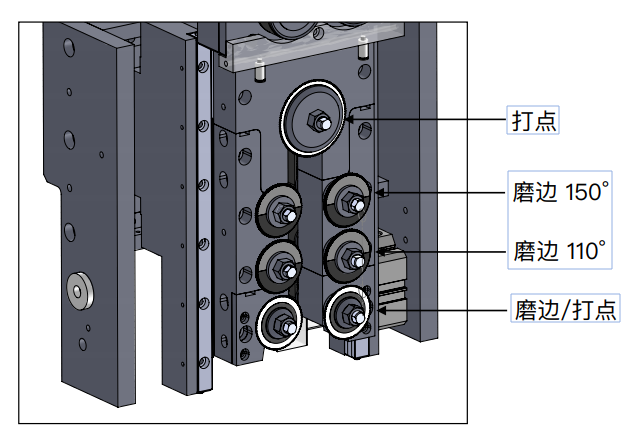

2. Broušení duálních/tří skupin pro zlepšení adaptability zpracování
Zařízení lze konfigurovat se 2 nebo 3 sadami protahovacích systémů v kombinaci s multifunkčními děrovacími nástroji a lze je nakonfigurovat pro zpracování podle různých řezných materiálů a procesů vysekávání. Funkce, jako je ohýbání, vrubování, protahování, řezání forem, můstek a plochý řez, jsou integrovány, což snižuje procesní změny mezi více stroji a zlepšuje celkovou efektivitu zpracování.
3. Kazeta s automatickým pravidlem (6 cívek)
ABM-832C2 může být vybaven automatickou kazetou pravidel, která podporuje centralizovanou konfiguraci různých obráběcích pravidel.
Stroj automaticky vyvolá odpovídající řezná pravidla podle obráběcího programu, čímž omezí ruční změny pravidel. Je zvláště vhodný pro víceprocesovou kontinuální výrobu matric a může dále zlepšit úroveň automatizace zařízení.

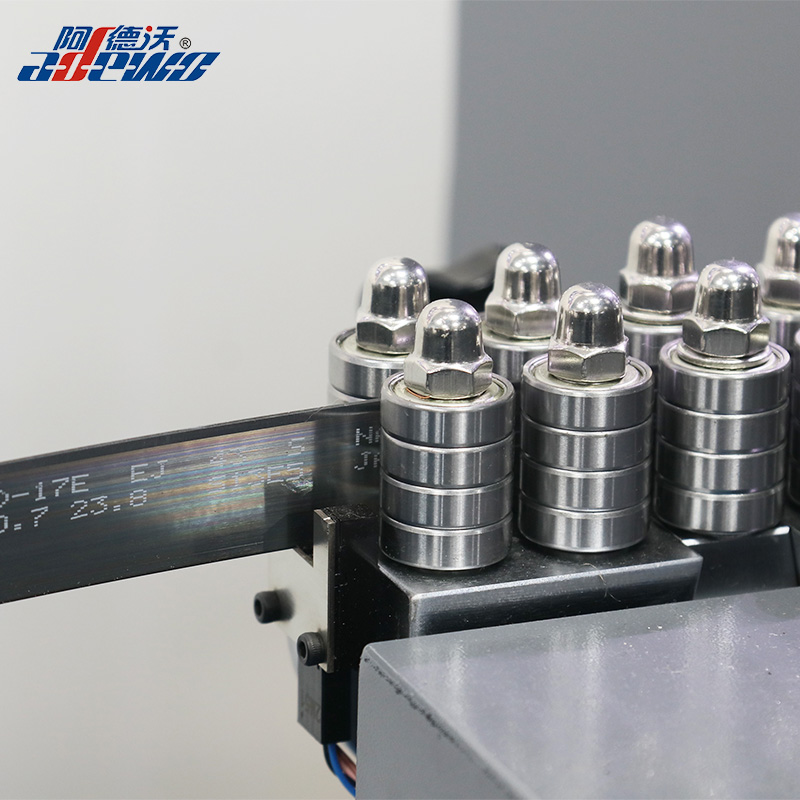

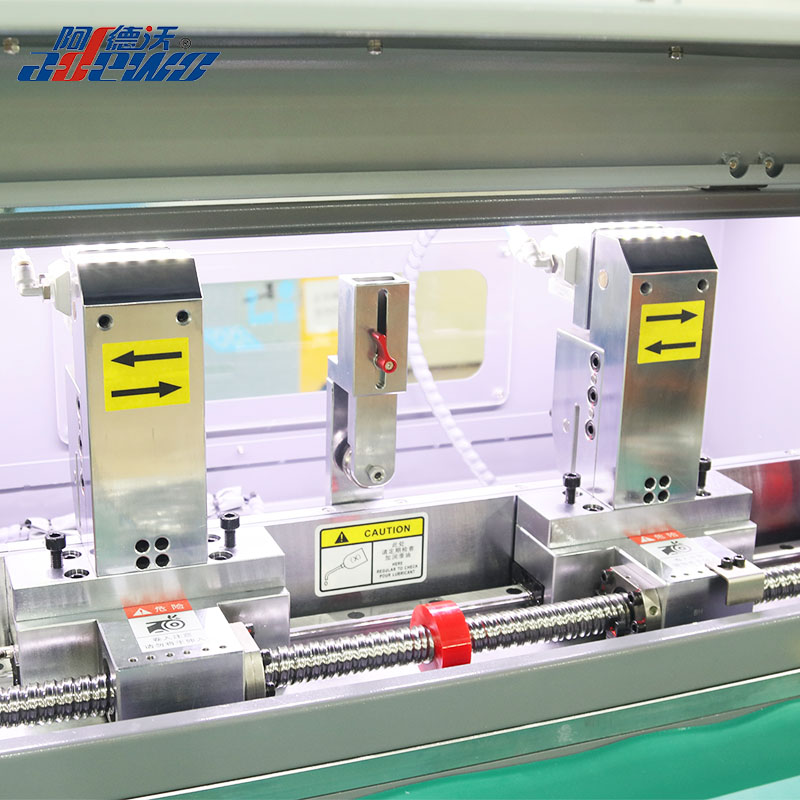

4.Přesnost posuvu ±0,03 mm, splňující požadavky na vysoce přesné obrábění.
Zařízení využívá automatickou strukturu podávání s přesností podávání ±0,03 mm. Minimální rozměr ohybu vpředu je 1,5 mm a minimální rozměr ohybu vzadu je 1,0 mm. Podporuje výšky čepele 8–32 mm a tloušťky materiálu čepele 0,45, 0,53, 0,71 a 1,05 mm a je kompatibilní s formáty souborů DXF a DWG, což umožňuje přímou integraci s návrhem digitálního vysekávání a výrobními procesy. Je vhodný pro různé špičkové výsekové aplikace.
5. Aplikace:
Díky možnosti značení pro více specifikací, protahování ve více skupinách a automatické změně pravidel je ABM-832C2 primárně vhodný pro aplikace vysekávání vyžadující vysokou přesnost a řízení procesu, včetně:

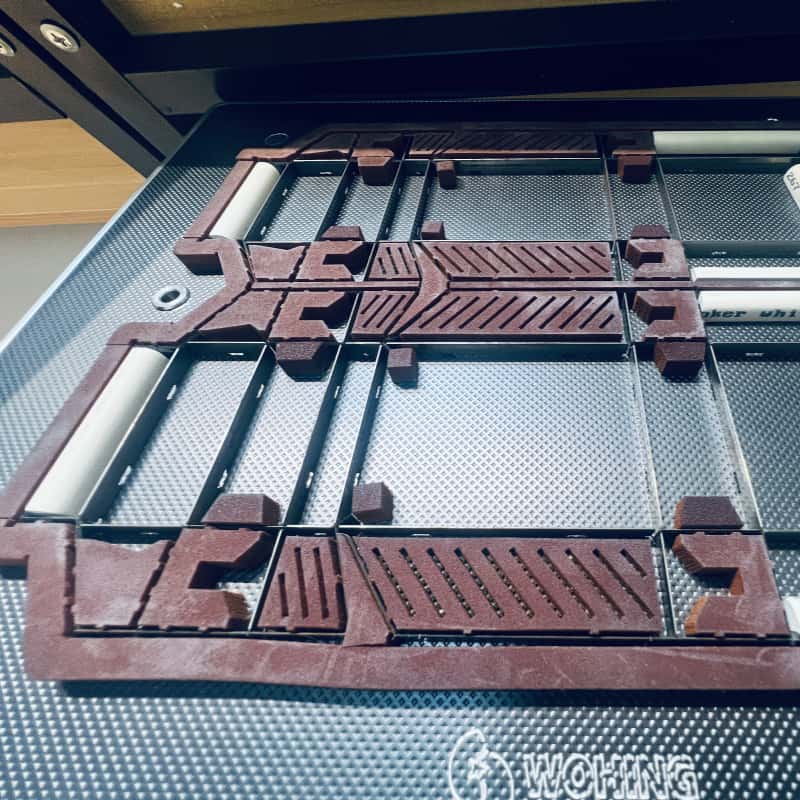

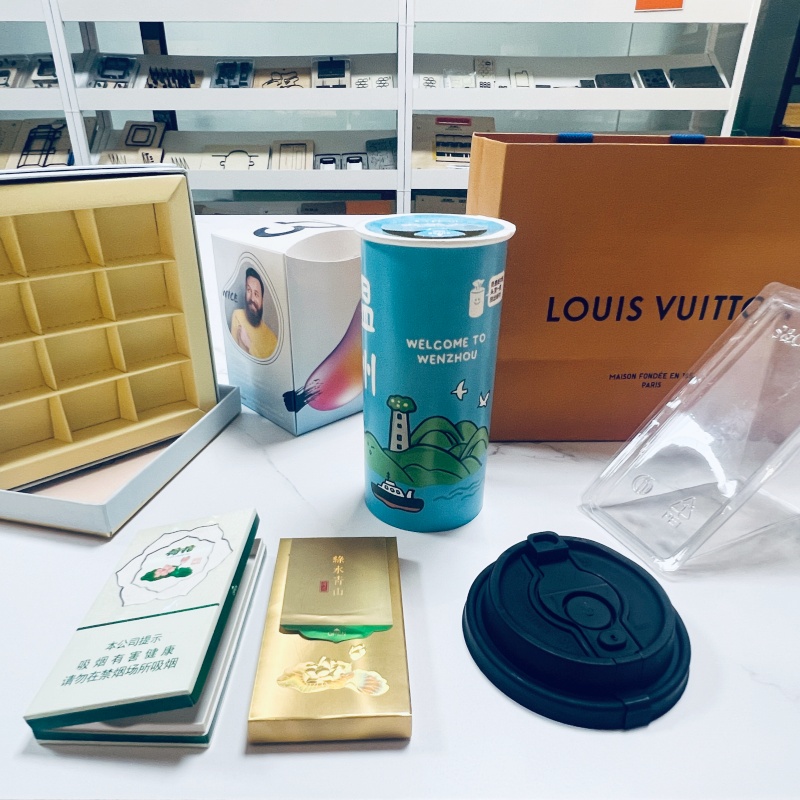

Sendvičové raznice, balíček pro lékárny Špičkové luxusní papírové krabičky Vyřezávací raznice, vysoce přesné raznice pro elektroniku, raznice na balení cigaret a tabákové papíry
plus všechny standardní typy:

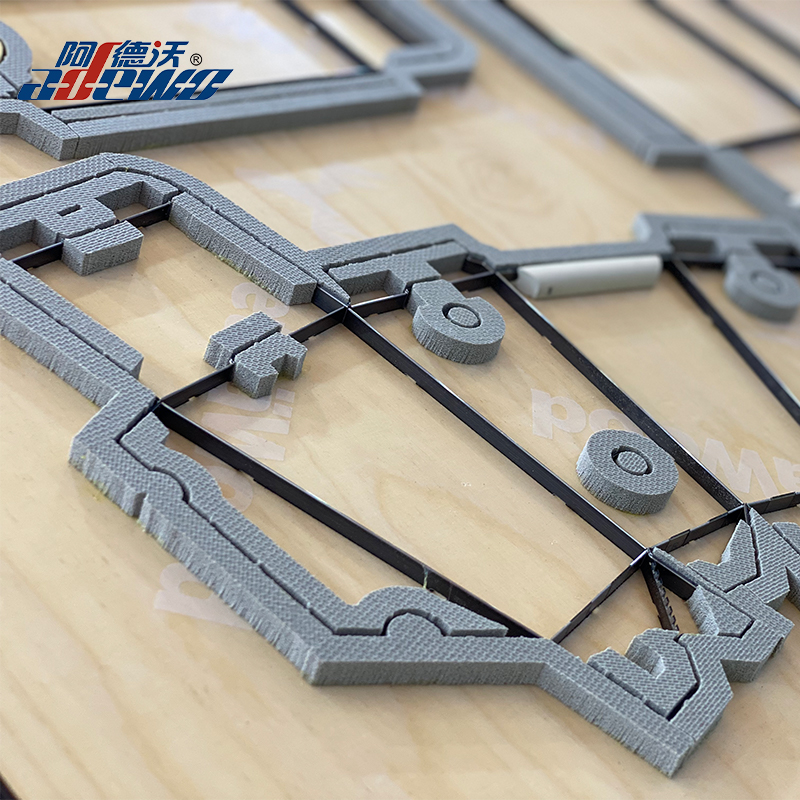

Vyřezávací matrice z papíru/kartonu, matrice na těsnění a těsnění, matrice pro tvarování za tepla, matrice pro skládací kartony, matrice na štítky, vlnité matrice, matrice na puzzle
Pro různé struktury produktů lze parametry zpracování upravit pomocí softwaru, aby se dosáhlo flexibilnějšího zpracování vysekáváním.
6. Základní technické parametry
parametry projektu
Podporovaná tloušťka pravítka: 0,45 / 0,53 / 0,71 / 1,05 mm
Výška podporovaného pravítka: 8–32 mm
Minimální velikost ohybu vpředu: 1,5 mm
Minimální velikost ohybu vzadu: 1,0 mm
Přesnost podávání: ±0,03 mm
Rovinnost ohybu: 0,2 mm
Možnosti velikosti vroubkování: jeden/duální/tři/čtyři
Minimální hloubka zářezu: 0,2 mm
Konfigurace protahování:duální skupina/ tři skupiny
Kazeta s automatickým pravítkem se 6 cívkami
Podporované formáty souborů: DXF, DWG
Celkový výkon: 3KW
Rozměry zařízení: 2850×800×1600 mm
Hmotnost zařízení 540 kg
7. Podporovat vývoj zpracování vysekáváním směrem k vysoké přesnosti a automatizaci.
Pro špičkovou výrobu obalů a přesné vysekávání musí mít zařízení nejen stabilní přesnost ohýbání, ale také musí brát v úvahu multiprocesní integraci, rychlou změnu pravidel a flexibilitu zpracování.
ABM-832C2 integruje více vysekávacích procesů do jednoho stroje prostřednictvím vícenásobného protahování, 1–4 vrubů se specifikací, 6-cívkové kazety s automatickým pravítkem a vysoce přesného podávání ±0,03 mm. Poskytuje automatizovanou podporu zpracování pro výrobu přesných vysekávacích forem pro sendvičové vysekávání, farmaceutických obalů, prémiových dárkových krabiček, elektronických a cigaretových obalů.
Upgrade z jednoduchého ohýbacího stroje na víceprocesový, vysoce přesný automatizovaný stroj, ABM-832C2 dále rozšiřuje použití zařízení pro automatické ohýbání zápustek v oblasti špičkové výroby zápustek.
