Ruční zpracování ocelových pravidel je pomalé, zdlouhavé a náchylné k chybám. Operátoři měří každý kus ručně, opakovaně vyměňují nástroje a často končí sešrotováním materiálu kvůli nepřesným řezům. To stojí čas a peníze.
ABM-XIE automatizuje celou práci. Jeho software automaticky identifikuje délky pravidel, zatímco servomotory zvládají řezání, přemostění a perforaci s konzistentní přesností. Změny jsou rychlé a stroj podporuje širokou škálu velikostí pravidel.
| Tloušťka pravidla |
0,71 / 1,05 / 1,42 mm |
| Výška pravidla |
22 – 60 mm |
| Nástrojové systémy |

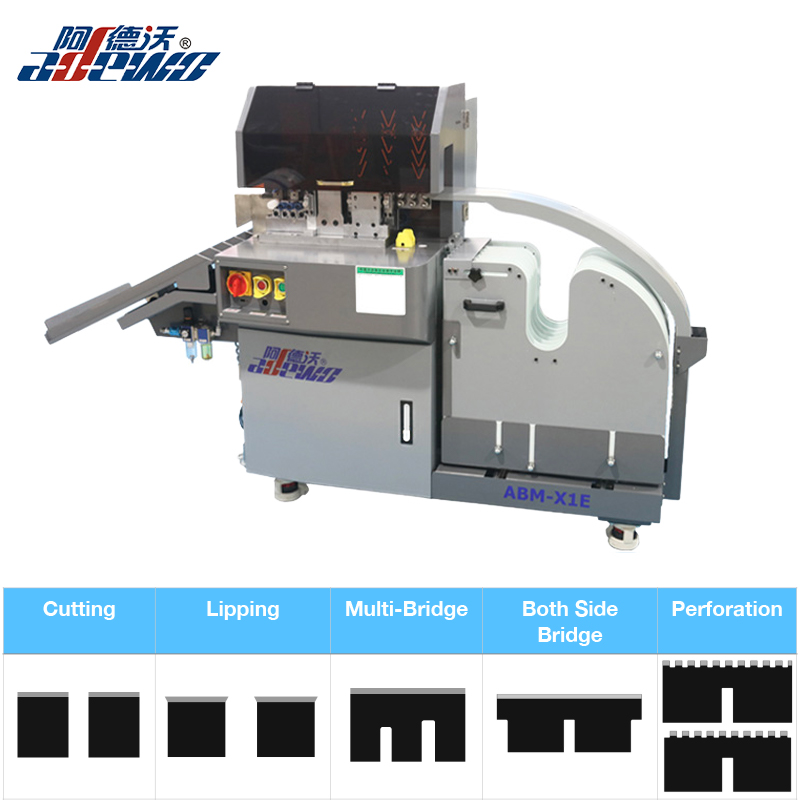

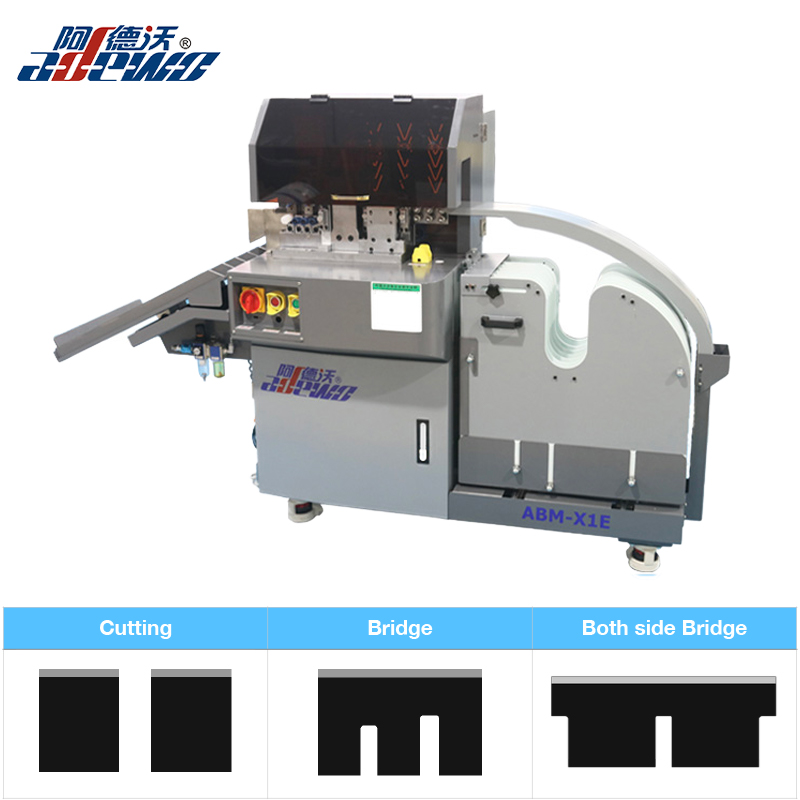

3-nástroj: Přemostění, Řezání, Lipování, Oboustranný můstek 4-tool: přidává perforaci |
| Volitelné funkce |

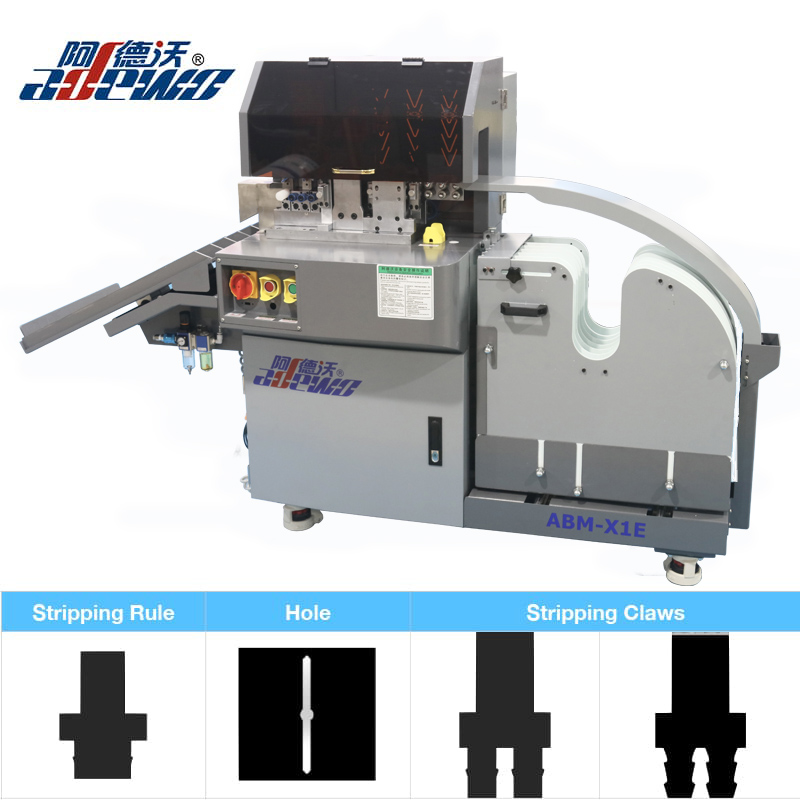

Řezný záhyb, Conner Cut, 4pt/8pt rýhovací pravidlo, stripovací pravidlo |
Automatické třídění podle délky– software identifikuje délky pravidel, žádné ruční měření.
Nastavitelná šířka– nastavení perforace a ořezu programovatelné pomocí softwaru.
Nezávislý nástroj pro rychlou výměnu– každý nástroj se vymění během několika minut, nejsou potřeba žádné speciální dovednosti.
Víceřádková kazeta– pojme až 7 cívek, urychluje přepínání a zvyšuje bezpečnost.
Dvojjazyčný software– Anglické/čínské rozhraní, ukládá pracovní recepty a diagnostiku.
Kompaktní půdorys– šetří podlahovou plochu, cenově dostupné pro obchody všech velikostí.
Výzva
Farmaceutické a kosmetické obaly často zahrnují několik SKU s různými rozměry, dětskými bezpečnostními prvky a trhacími pásky v rámci jedné objednávky. Tyto vysoce různorodé krátkodobé úlohy vyžadují časté změny nastavení a přesné délky pravidel. Ruční měření a opakovaná výměna nástrojů zvyšují riziko chyb a plýtvání materiálem.
Řešení ABM-XIE
Automatizované třídění délek – software čte délky pravidel přímo ze souboru CAD, čímž zkracuje dobu ručního měření a nastavení.
Perforace se 4 nástroji – zajišťuje čisté, konzistentní odtrhávací linie pro blistrové obaly nebo snadno otevíratelné chlopně; volitelná funkce zmačkání řezu pomáhá předcházet praskání vláken na potažených deskách.
Rychlá výměna kazet – předinstalované cívky umožňují plynulé přepínání mezi tloušťkami pravítka (např. 0,71 mm pro tenké kartony, 1,05 mm pro pevnější rukávy).
Výzva
Výrobci krabic z vlnité lepenky se potýkají s požadavky na odolné a přitom snadno skládací obaly. Tlusté, dvoustěnné nebo trojstěnné desky vyžadují vyšší rýhovací pravidla a hlubší přemostění, aby se zabránilo praskání. Odstranění odpadu ze slotů a otvorů pro ruce může také způsobit přerušení výroby.
Řešení ABM-XIE
Podpora vysokých pravítek a oboustranné přemostění – přizpůsobí se pravidlům o výšce až 60 mm a vytváří symetrické zářezy, které rovnoměrně rozkládají napětí, což pomáhá snižovat riziko prasknutí vložky během skládání.
Možnost stripping rule – odstraňuje odpadní matrici během zpracování pravidel, což pomáhá minimalizovat ruční odstraňování nečistot z výřezů.
Vícecívková kazeta – pojme až 7 cívek těžkého pravítka (např. tloušťky 1,42 mm), což snižuje přímou manipulaci s ostrými materiály a podporuje bezpečnější a rychlejší přechody mezi styly boxů.
Výzva
POP displeje se často vyznačují složitým, nepravoúhlým designem se zakřivenými panely, do sebe zapadajícími výstupky a šikmými základnami. Tyto struktury mohou vyžadovat více funkcí pravidel – rohové řezy, ořezávání a lemování – na stejné sadě, což tradičně vyžaduje několik samostatných strojů nebo ruční manipulaci.
Integrace řezu ABM‑XIE SolutionCorner – ořezává rohy během zpracování pravidel, odstraňuje potřebu sekundárního zářezu a zlepšuje zarovnání s designem displeje. Kombinované ořezávání a lemování – nezávislé nástrojové hlavy umožňují použití obou funkcí v jednom průchodu, což umožňuje hladké montážní záhyby bez zádrhelů. Kompaktní design pro rychlé vytváření prototypů v týmech s malými rozměry a rychlé nastavování výroby vzorků ve výrobních závodech nástrojáři.
Výzva
Výroba etiket vyžaduje vysokou přesnost. Perforace pro odtrhávací sekce musí být přesně kalibrovány – jsou příliš slabé a štítek se předčasně trhá; příliš silný a uživatel se ho snaží oddělit. Skládací štítky (např. štítky na brožury) vyžadují jemné rýhy, které nepraskají inkoust nebo povlak. Standardní vybavení často postrádá možnost jemného nastavení pro tyto choulostivé úkoly.
Řešení ABM-XIE
Softwarově nastavitelná šířka perforace – obsluha nastaví požadovanou mezeru pomocí softwaru; servomotor podle toho upravuje řezný zdvih tak, aby odpovídal vlastnostem substrátu.
Možnost rýhovacího pravidla 4pt/8pt – vytváří úzké, mělké rýhy, které snižují namáhání inkoustu a povlaku, což je zvláště výhodné pro štítky citlivé na tlak se silným pokrytím.
Integrace stahovacího pravidla – nakonfigurováno tak, aby automaticky odstranilo odpadní matrici a omezilo ruční čištění.
ABM‑XIE automatizuje zpracování pravidel, zkracuje dobu nastavení a zkracuje plýtvání materiálem v celé řadě obalových aplikací – od skládání kartonů po štítky. Díky flexibilní konfiguraci nástrojů a chytrému softwaru je praktickou volbou pro obchody jakékoli velikosti.
Máte-li zájem dozvědět se více, uvítáme, když si vyžádáte demo nebo nám zašlete specifikaci své práce pro posouzení na míru. Náš tým vám rád pomůže vyhodnotit, jak ABM‑XIE vyhovuje vašim výrobním potřebám.
