V průmyslu výroby zápustek je ocelovým pravidlem řezná hrana zápustky. Jeho přesnost určuje kvalitu každé krabice, kartonu nebo obalového produktu, který je řezán. Ocelové pravítko, které je ohnuto nepřesně byť jen o zlomek milimetru, vytvoří matrici, která se neřeže čistě, což vede k nákladnému výrobnímu odpadu. Po desetiletí bylo ohýbání ocelového pravítka ručním procesem, který vyžadoval, aby zkušení pracovníci používali ruční nástroje a fyzické šablony. Výsledky byly jen tak dobré, jak dobré byly dovednosti operátora, a bylo obtížné dosáhnout konzistentnosti. Zavedení automatické ohýbačky tento proces transformovalo a přineslo přesnost počítačového numerického řízení do ohýbání ocelového pravítka.
Jádro přesnosti automatického ohýbače spočívá v jeho ohýbací funkci. Tato funkce není jednoduchým mechanickým působením; jedná se o sofistikovanou souhru servomotorů, přesných nástrojů a řídicích algoritmů v reálném čase. TheZákladní model Auto Bender, navržený společností Adewo Automation Equipment Co.,ltd., je navržen tak, aby poskytoval konzistentní, vysoce přesné ohyby, které splňují náročné požadavky moderního lisování. Tento článek poskytuje technickou analýzu funkce ohýbání a vysvětluje mechanismy, které umožňují přesné tvarování ocelového pravítka. Prozkoumáme systém servořízení, geometrii ohýbacích nástrojů, kompenzační algoritmy, které zohledňují materiálové odpružení, a opatření kontroly kvality, která zajistí, že každý ohyb bude přesný.
Funkce ohýbání v automatické ohýbačce je mechanický a elektronický systém, který přeměňuje rovné ocelové pravítko na přesně tvarovaný břit. Ocelové pravítko je pás z kalené oceli s ostrou řeznou hranou na jedné straně a vroubkovaným nebo hladkým tělem na straně druhé. Používá se při výrobě zápustek k vytvoření řezné dráhy zápustky. Automatická ohýbačka vezme rovné pravítko, vloží jej do ohýbací hlavy a poté provede řadu ohybů, aby vytvořila požadovaný tvar. Funkce ohýbání musí být schopna vytvářet ohyby různých úhlů (typicky 90 stupňů, ale i jiných úhlů) a poloměrů s vysokým stupněm přesnosti a opakovatelnosti.
Funkce ohýbání se skládá z několika klíčových komponent. První je podávací mechanismus, který posouvá ocelové pravítko do správné polohy pro každý ohyb. Mechanismus posuvu používá přesné válečky nebo uchopovací systém pro přesné posunutí pravítka. Druhým komponentem je ohýbací hlava, která obsahuje nástroj, který skutečně tvoří ohyb. Ohýbací hlava obvykle používá k deformaci ocelového pravítka kombinaci ohýbacího razníku a matrice nebo sady válečků. Třetí součástí je řídicí systém, který koordinuje akce posuvu a ohýbání na základě naprogramovaného vzoru. Řídicí systém využívá servomotory k pohonu osy posuvu a ohýbání, což zajišťuje, že pohyby jsou přesné a opakovatelné.

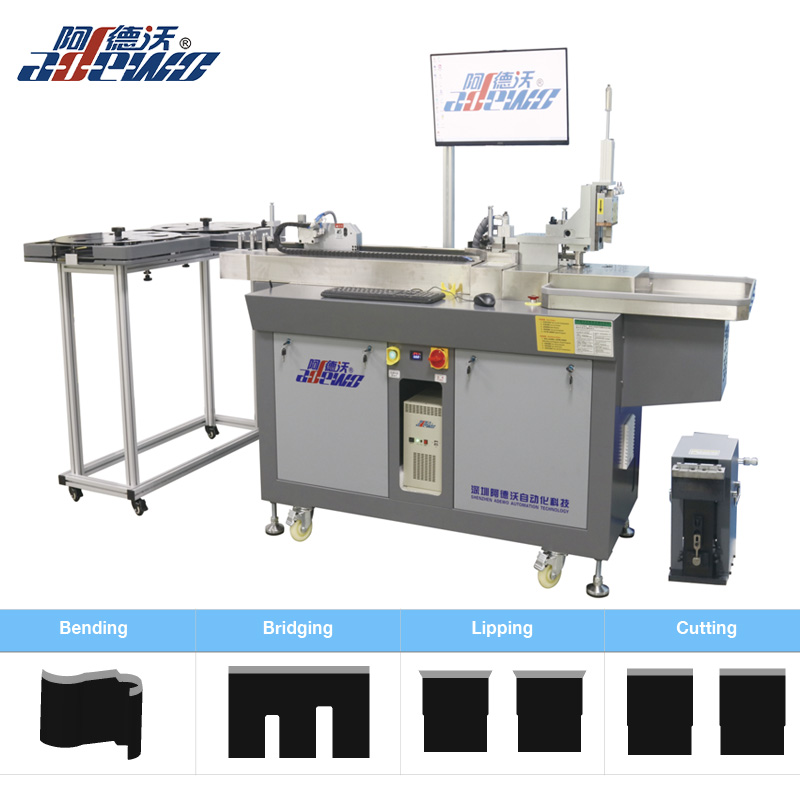

Přesnost funkce ohýbání je dána přesností těchto komponent a řídicích algoritmů, které je řídí. NaAdewo Automation Equipment Co., Ltd.Náš základní model Auto Bender je navržen tak, aby dosahoval přesnosti ohybu +/- 0,1 mm pro polohu ohybu a +/- 0,5 stupně pro úhel ohybu. Tato úroveň přesnosti je nezbytná pro výrobu matric, které splňují přísné tolerance požadované pro vysoce kvalitní balení. Následující tabulka poskytuje souhrn klíčových komponent ohýbací funkce a jejich rolí.
| Komponent | Funkce | Vliv na přesnost |
| Mechanismus podávání | Posune ocelové pravítko do polohy ohybu | Určuje přesnost umístění ohybu podél pravidla |
| Ohýbání hlavy | Tvoří ohyb ocelového pravítka | Určuje přesnost úhlu ohybu a poloměru |
| Servomotory | Pohánějte osy posuvu a ohýbání | Zajistěte přesnost a opakovatelnost pohybu |
| Řídicí systém | Koordinuje akce posuvu a ohýbání | Zajišťuje použití správné sekvence a parametrů |
| Nástroje | Děrovačky nebo válečky, které tvoří ohyb | Určuje kvalitu ohybu a životnost nástroje |
Servořízení je základem přesnosti funkce ohýbání. Servomotor je motor, který je vybaven zpětnovazebním zařízením, typicky kodérem, který hlásí polohu a rychlost motoru do ovladače. Ovladač porovnává skutečnou polohu s přikázanou polohou a upravuje vstup motoru tak, aby se minimalizovala chyba. Toto řízení s uzavřenou smyčkou je nezbytné pro dosažení přesného a opakovatelného pohybu. V automatické ohýbačce jsou osa posuvu i osa ohýbání poháněny servomotory. Osa posuvu musí posunout ocelové pravítko do přesné polohy pro každý ohyb. Osa ohýbání musí ohýbací nástroj otáčet do přesného úhlu. Jakákoli chyba v těchto osách povede k nepřesnému ohybu.
Přesnost servosystému je určena několika faktory, včetně rozlišení kodéru, tuhosti mechanického systému a kvality řídicího algoritmu. Kodér s vysokým rozlišením dokáže detekovat velmi malé změny polohy, což umožňuje ovladači provádět jemné úpravy. Pevný mechanický systém zajišťuje, že pohyb motoru je přenášen na nástroje bez vůle nebo ohybu. Dobře vyladěný řídicí algoritmus zajišťuje, že motor rychle a plynule reaguje na povely, bez překmitů nebo oscilací. Ve společnosti Adewo Automation Equipment Co., Ltd. používá náš základní model Auto Bender absolutní enkodéry s vysokým rozlišením a tuhou mechanickou strukturu, aby bylo zajištěno přesné servořízení. Naše řídicí algoritmy jsou vyladěny tak, aby poskytovaly rychlou a stabilní odezvu pro náročné požadavky na ohýbání ocelových pravidel.
Následující tabulka porovnává výkon funkce ohýbání řízeného servomotorem s funkcí ohýbání řízeného krokovým motorem. Krokové motory jsou další běžnou možností pro řízení pohybu, ale mají omezení v přesnosti a točivém momentu.
| Parametr | Servo ovládání | Ovládání krokového motoru |
| Zpětná vazba | Uzavřená smyčka (kodér) | Otevřená smyčka (žádná zpětná vazba) |
| Přesnost polohy | Vysoká (typická +/- 0,01 mm) | Střední (typicky +/- 0,05 mm) |
| Opakovatelnost | Vynikající | Dobrý |
| Točivý moment při vysoké rychlosti | Vysoký | S rychlostí klesá |
| Riziko ztracených kroků | Žádné (uzavřená smyčka) | Možné při přetížení |
| Náklady | Vyšší | Spodní |
Použití servořízení v našem základním modelu Auto Bender je klíčovým důvodem pro jeho vynikající přesnost ohýbání. Zpětná vazba s uzavřenou smyčkou zajišťuje, že stroj vždy zná přesnou polohu osy posuvu a ohybu a může v reálném čase opravit případné chyby. To je zvláště důležité při ohýbání vysokopevnostních ocelových pravidel, která vyžadují vyšší síly a mohou způsobit, že krokový motor ztratí kroky. Díky servořízení si stroj zachovává přesnost i v náročných podmínkách.
Geometrie ohýbacích nástrojů je dalším kritickým faktorem pro dosažení přesných ohybů. Nástroj se skládá z ohýbacího razníku a ohýbacího nástroje, nebo v některých provedeních ze sady tvářecích válců. Tvar a rozměry nástroje určují poloměr a úhel ohybu. Nástroje musí být navrženy tak, aby odpovídaly vlastnostem ocelového pravítka, včetně jeho tloušťky, tvrdosti a požadovaného poloměru ohybu. Nesoulad mezi nástrojem a pravidlem může mít za následek nepřesné ohyby, praskliny nebo nadměrné opotřebení nástroje.
Klíčovými parametry nástrojů, které ovlivňují přesnost ohybu, jsou poloměr razníku, otvor matrice a úhel matrice. Poloměr razníku určuje vnitřní poloměr ohybu. Otvor matrice určuje množství materiálu, který je ohnut, a charakteristiky odpružení. Úhel matrice určuje konečný úhel ohybu. Pro standardní ohyb 90 stupňů je úhel zápustky obvykle 90 stupňů, ale průbojník a zápustka musí být navrženy tak, aby zohledňovaly odpružení ocelového pravidla. Odpružení je tendence materiálu částečně se vrátit do původního tvaru po odstranění ohybové síly. Aby se dosáhlo ohybu o 90 stupňů, nástroj musí pravítko přehnout například na 92 stupňů, aby se pružilo zpět na 90 stupňů.
Nástroje v našem základním modelu Auto Bender jsou vyrobeny z vysoce kvalitní nástrojové oceli a jsou přesně broušeny, aby byly zajištěny přesné rozměry. Nástroje jsou také navrženy pro rychlou výměnu a umožňují obsluze přepínat mezi různými poloměry ohybu a úhly s minimálními prostoji. Naše továrna v Adewo Automation Equipment Co.,ltd. poskytuje řadu možností nástrojů, které vyhovují různým typům ocelových pravidel a požadavkům na ohýbání. Následující tabulka shrnuje klíčové parametry nástrojů a jejich vliv na přesnost ohybu.
| Parametr nástroje | Funkce | Dopad na přesnost ohybu |
| Poloměr děrování | Určuje vnitřní poloměr ohybu | Přímo ovlivňuje přesnost poloměru ohybu |
| Otevírání matrice | Určuje množství ohýbaného materiálu | Ovlivňuje odpružení a konečný úhel |
| Die Angle | Určuje konečný úhel ohybu | Musí kompenzovat odpružení |
| Materiál nástroje | Určuje životnost nástroje a odolnost proti opotřebení | Ovlivňuje dlouhodobou přesnost |
Kromě konstrukce nástrojů je rozhodující vyrovnání nástrojů. Pokud razník a matrice nejsou dokonale vyrovnány, ohyb bude zkosený a pravidlo se může zkroutit. Náš základní model Auto Bender používá přesná vedení a pevný rám, aby bylo zajištěno, že nástroje zůstanou během provozu vyrovnány. Toto vyrovnání je kontrolováno a udržováno v rámci našich postupů běžné údržby.
Odpružení je nepřítelem přesného ohýbání. Při ohýbání ocelového metru dochází k plastické i elastické deformaci. Plastická deformace je trvalá, ale pružná deformace se obnoví, když se odstraní ohybová síla. Toto zotavení způsobí, že se pravidlo vrátí zpět, což má za následek úhel ohybu, který je menší než úhel, na který bylo ohnuto. Velikost odpružení závisí na materiálových vlastnostech pravítka, jeho tloušťce a poloměru ohybu. Pokud není odpružení kompenzováno, konečný úhel ohybu bude nepřesný.
Pro dosažení přesných ohybů musí automatický ohýbač pravidlo přehnout, aby se kompenzovalo odpružení. Velikost nadměrného ohybu je určena kompenzačním algoritmem odpružení. Tento algoritmus je založen na materiálových vlastnostech pravidla a geometrii ohybu. Algoritmus vypočítá požadovaný úhel přehnutí a nařídí ose ohybu, aby se přesunula do tohoto úhlu. Po uvolnění ohybové síly se pravítko vrátí zpět do požadovaného úhlu. Přesnost kompenzačního algoritmu je rozhodující pro celkovou přesnost ohybové funkce.
Ve společnosti Adewo Automation Equipment Co., Ltd. používá náš základní model Auto Bender sofistikovaný algoritmus kompenzace odpružení, který je založen na rozsáhlém testování různých typů ocelových pravidel. Algoritmus bere v úvahu tloušťku pravidla, tvrdost a požadovaný poloměr ohybu. Obsluha jednoduše zadá požadovaný úhel a poloměr ohybu a stroj automaticky vypočítá požadovaný přehyb. Následující tabulka uvádí příklad kompenzace odpružení pro různé tloušťky ocelového pravítka.
| Tloušťka pravítka (mm) | Požadovaný úhel ohybu | Úhel přehnutí (typický) | Odpružení |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Algoritmus kompenzace odpružení je klíčovou vlastností našeho základního modelu Auto Bender. Umožňuje stroji produkovat přesné ohyby bez nutnosti ručního seřizování metodou pokus-omyl. To nejen zlepšuje přesnost, ale také zvyšuje produktivitu snížením doby nastavení a plýtváním materiálem.
Dosažení přesných ohybů je jedna věc; zachování této přesnosti v průběhu času je něco jiného. Funkce ohýbání automatické ohýbačky podléhá opotřebení, tepelnému posunu a dalším faktorům, které mohou snížit její výkon. Aby bylo zajištěno, že stroj bude i nadále produkovat přesné ohyby, je nezbytné mít program ověřování a údržby. Tento program by měl zahrnovat pravidelnou kalibraci, kontrolu nástrojů a ověřování přesnosti stroje pomocí zkušebních řezů.
Proces ověřování obvykle zahrnuje ohýbání zkušebního pravidla na známý vzor a následné měření výsledného tvaru. Měření se porovnávají s naprogramovanými rozměry. Pokud odchylky překročí přijatelnou toleranci, stroj se seřídí nebo překalibruje. Zkušební obrazec by měl zahrnovat různé úhly ohybu a poloměry, aby bylo zajištěno, že stroj je přesný v celém svém rozsahu. Test by měl být prováděn v pravidelných intervalech, například na začátku každé směny nebo po výměně nástrojů.
Ve společnosti Adewo Automation Equipment Co., Ltd. doporučujeme následující plán ověřování a údržby pro náš základní model Auto Bender:
Následující tabulka poskytuje souhrn úkolů ověřování a údržby funkce ohýbání.
| Úkol | Frekvence | Účel |
| Vizuální kontrola nástrojů | Denní | Zjistěte opotřebení nebo poškození |
| Testovací vzor ohybu | Týdně | Ověřte přesnost stroje |
| Mazání pohyblivých dílů | Týdně | Snižte opotřebení a zajistěte hladký pohyb |
| Kontrola servomotorů | Měsíční | Zajistěte správnou funkci a zjistěte opotřebení |
| Plná kalibrace | Každoročně | Obnovte stroj na tovární specifikace |
Dodržováním strukturovaného programu ověřování a údržby mohou uživatelé našeho základního modelu Auto Bender zajistit, že jejich stroj bude i nadále produkovat přesné ohyby po mnoho let. Naše továrna poskytuje komplexní školení a podporu, aby pomohla našim zákazníkům implementovat tyto postupy.
Otázka 1: Jaká je typická přesnost ohýbání základního modelu automatické ohýbačky?
Odpověď: Typická přesnost ohýbání našeho základního modelu Auto Bender je +/- 0,1 mm pro polohu ohybu a +/- 0,5 stupně pro úhel ohybu. Tato úroveň přesnosti je vhodná pro většinu aplikací při výrobě ocelových pravidel. Pro aplikace vyžadující ještě vyšší přesnost nabízíme pokročilé modely s kodéry s vyšším rozlišením a sofistikovanějšími kompenzačními algoritmy.
Otázka 2: Může automatická ohýbačka ohýbat ocel s různými tloušťkami?
Odpověď: Ano, základní model Auto Bender dokáže ohýbat ocelové pravítko s různými tloušťkami. Řídicí systém stroje obsahuje databázi parametrů ohýbání pro různé typy pravidel a tloušťky. Obsluha jednoduše vybere typ a tloušťku pravítka a stroj automaticky upraví parametry ohýbání, včetně kompenzace odpružení. Díky tomu je stroj vysoce univerzální a snadno se používá.
Otázka 3: Jak si automatická ohýbačka poradí s různými poloměry ohybu?
Odpověď: Automatická ohýbačka zvládne různé poloměry ohybu pomocí různých sad nástrojů. Razník a matrice jsou změněny tak, aby odpovídaly požadovanému poloměru ohybu. Řídicí systém stroje je naprogramován s geometrií nástrojů, takže automaticky upravuje parametry ohýbání pro dosažení správného poloměru. Výměna nástrojů je obvykle rychlá a snadná a umožňuje obsluze přepínat mezi různými poloměry s minimálními prostoji.
Otázka 4: Jaký je maximální úhel ohybu, kterého může autoohýbačka dosáhnout?
Odpověď: Maximální úhel ohybu závisí na nástroji a konstrukci stroje. Při standardním nastavení může stroj dosáhnout ohybů až 90 stupňů. Pro speciální aplikace mohou být poskytnuty vlastní nástroje pro dosažení jiných úhlů, včetně ostrých a tupých ohybů. Naše továrna v Adewo Automation Equipment Co.,ltd. může poskytnout vlastní nástroje pro splnění specifických požadavků.
Otázka 5: Jak automatický ohýbač zajišťuje, že ohyby jsou ve správné poloze podél pravítka?
Odpověď: Automatická ohýbačka používá mechanismus přesného posuvu k posunutí ocelového pravítka do správné polohy pro každý ohyb. Podavač je poháněn servomotorem a ovládán CNC systémem stroje. Poloha posuvu je naprogramována pro každý ohyb a servořízení s uzavřenou smyčkou zajišťuje přesné umístění pravítka. Stroj také používá snímací systém k detekci náběžné hrany pravítka a k ověření polohy podávání.
Funkce ohýbání automatické ohýbačky je sofistikovaný systém, který kombinuje přesnou mechaniku, pokročilé servořízení a inteligentní software pro přesné tvarování ocelového pravítka. Přesnost funkce ohybu je dána přesností osy posuvu a ohybu, geometrií nástrojů, účinností algoritmu kompenzace zpětného odpružení a přísností programu ověřování a údržby. Základní model Auto Bender od Adewo Automation Equipment Co.,ltd. je navržena tak, aby poskytovala nejvyšší úroveň přesnosti a opakovatelnosti a umožnila výrobcům matric vyrábět vysoce kvalitní matrice s jistotou.
Pokud chcete zlepšit přesnost a efektivitu vašich operací při výrobě ocelových pravítka, zveme vás, abyste se dozvěděli více o naší automatické ohýbačce základního modelu. Náš tým odborníků je k dispozici, aby prodiskutoval vaše specifické požadavky a ukázal, jak může náš stroj vyhovět vašim potřebám.
Kontaktujte Adewo Automation Equipment Co.,ltd. dnesse dozvíte více o naší automatické ohýbačce základního modelu a o tom, jak může zlepšit přesnost výroby matric.
