V odvětví tisku obalů, papírových krabic, barevných krabic a vysekávání ovlivňuje přesnost a efektivita vysekávání přímo kvalitu následné výroby vysekávání. Vzhledem k tomu, že poptávka na trhu po malosériových, víceúčelových a složitých strukturovaných balicích produktech stále roste, tradiční metoda spoléhání se na ruční práci při dokončení procesů, jako je ohýbání, značení a řezání, postupně čelí problémům, jako je nízká efektivita, vysoké náklady na pracovní sílu a nestabilní přesnost zpracování.
I. Co je ABM-832B1?

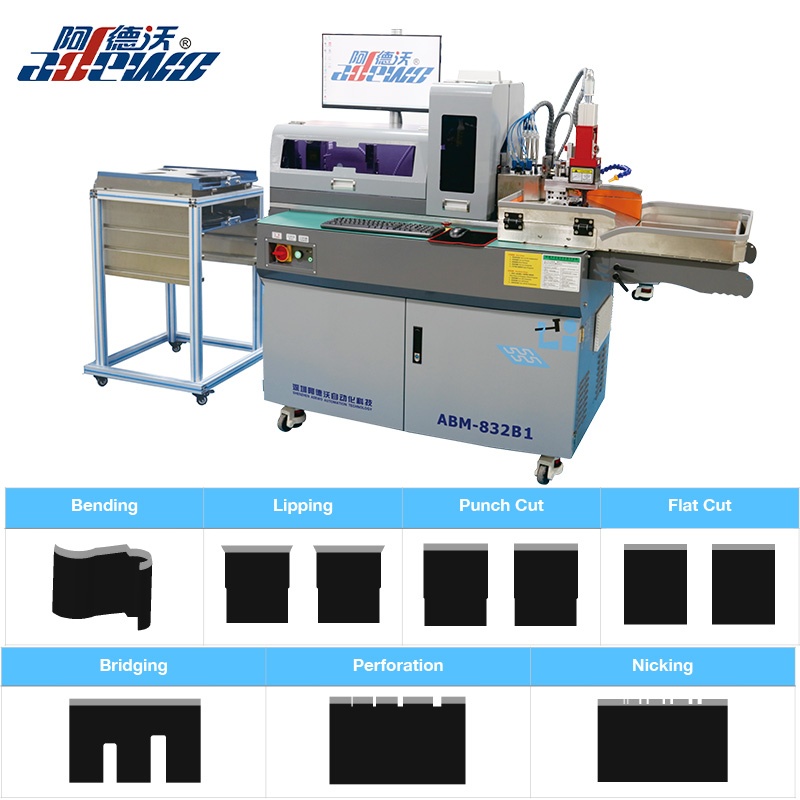

ABM-832B1 je multifunkční automatický ohýbací stroj vyvinutý pro vysekávací průmysl. Používá se především pro automatické podávání, ohýbání, značení, řezání a související zpracování materiálů zápustek podle konstrukční dokumentace.
Ve srovnání s tradičním ručním provozem může toto zařízení integrovat více procesů vysekávání do jednoho stroje, čímž se snižují chyby způsobené opakovaným ručním měřením, polohováním a zpracováním.
Zařízení podporuje výšky čepele od 8 do 32 mm a může pojmout čepele různých tlouštěk, například 0,45 mm, 0,53 mm, 0,71 mm a 1,05 mm. Parametry zpracování lze nastavit pomocí softwaru, aby lépe vyhovovaly potřebám zpracování různých produktů pro vysekávání.
II. Multifunkční integrace: Jeden stroj dokončí několik procesů zpracování.
Mezi základní funkce zařízení patří:
Ohýbání a rýhování a lemování a bezešvé vysekávání (výřez) a přemostění a ploché vyřezávání a díra / perforace (volitelné)
Použitím multifunkční kombinace vysekávacích lisů lze zvolit vhodné způsoby zpracování podle různých struktur lisovnice, čímž se sníží procesní změny mezi různými zařízeními. Integrovaný design funkcí ohýbání a stříhání nejen zlepšuje efektivitu zpracování, ale také snižuje bezpečnostní rizika při ručním provozu.
III. Vysoce přesné podávání pro potřeby komplexního obrábění ve výsekuPro výrobu výseků je přesnost podávání klíčovým faktorem ovlivňujícím kvalitu konečného zpracování.
ABM-832B1 používá automatický podávací systém s přesností podávání ±0,03 mm, minimálním rozměrem ohybu 1,5 mm vpředu a minimálním rozměrem ohybu 1,0 mm vzadu.
Mezitím zařízení podporuje více velikostí bodů, přičemž nejmenší velikost bodu dosahuje 0,2 mm. Šířku a hloubku bodu lze nastavit pomocí softwaru. To znamená, že při práci se složitými liniemi, složitými strukturami a různými velikostmi vysekávacích forem lze zpracování řídit pomocí digitálních parametrů, čímž se snižují rozměrové odchylky způsobené ručním ovládáním. IV. Přímá podpora souborů DXF a DWG zjednodušuje proces výroby forem pro vysekávání. Moderní výroba vysekáváním se stále více spoléhá na digitální design.
ABM-832B1 podporuje formáty souborů DXF a DWG, což umožňuje integraci s běžnými pracovními postupy vysekávání.
Základní pracovní postup lze shrnout takto:
Soubory návrhů → Import dat o obrábění → Nastavení parametrů softwaru → Automatické podávání → Automatické ohýbání/označení/řezání → Kompletní obrábění vysekáváním
Metody digitálního zpracování mohou redukovat opakující se úkoly, jako je tradiční ruční měření, značení a polohování, což umožňuje postupný přechod vysekávání od ručních operací založených na zkušenostech ke standardizované a automatizované výrobě.
V. Nezávislá forma design dělá údržbuenance a nahraditent mojsou pohodlné.

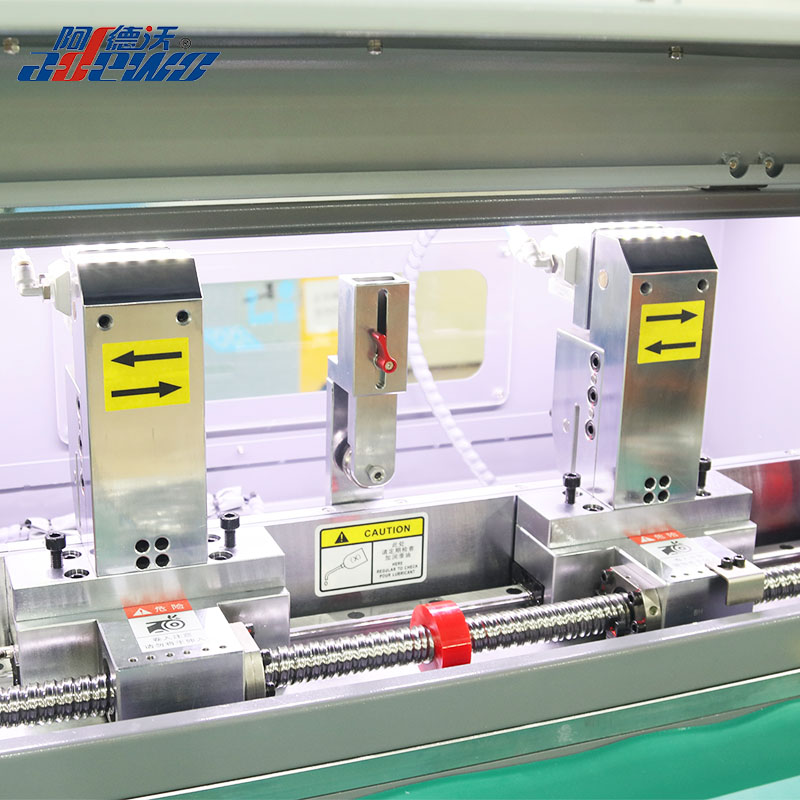

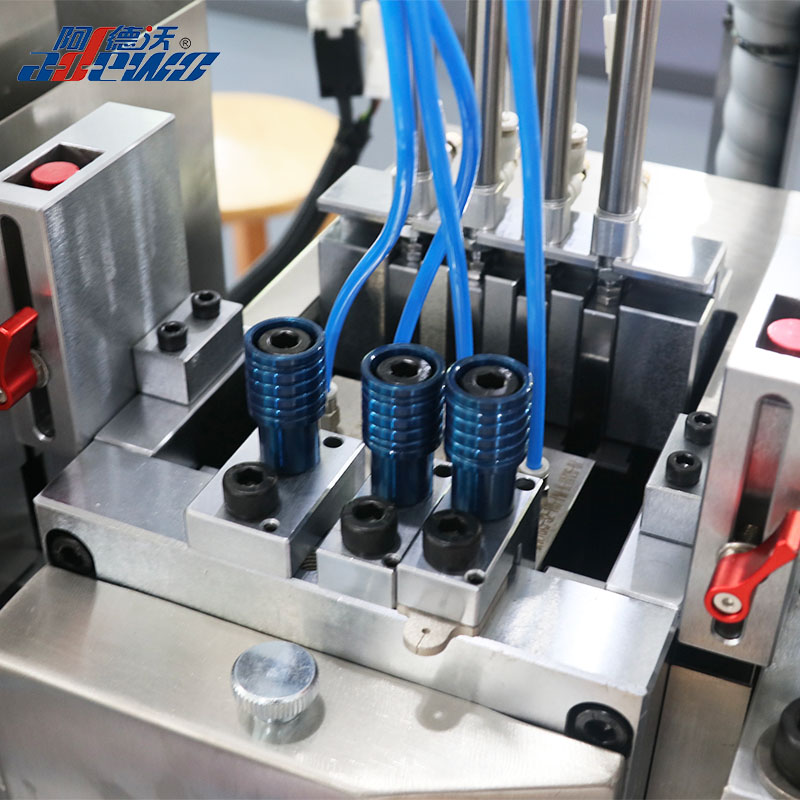

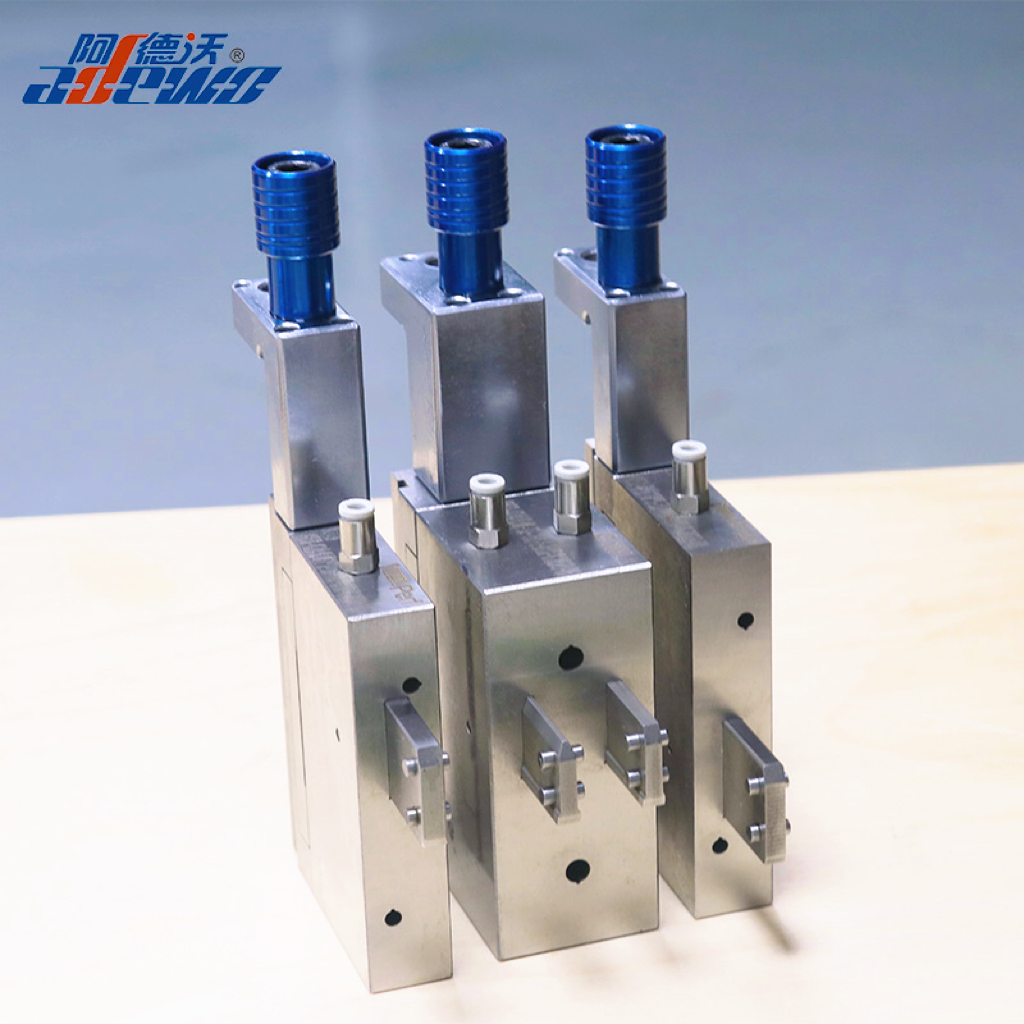

Pokud jde o strukturu zařízení, ABM-832B1 přijímá nezávislou konstrukci formy a různé nástroje pro zpracování lze vyměnit podle potřeb výroby.

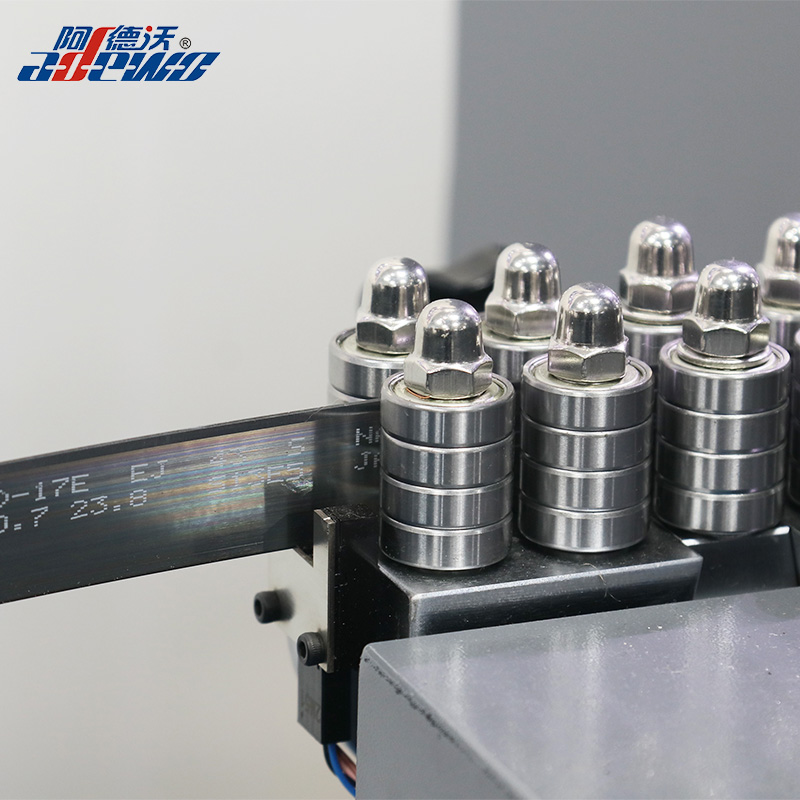

Mezitím je zařízení vybaveno servomotorem Panasonic as dvojitými svorkami a strukturou průběžného podávání šroubů může dosáhnout stabilnějšího nepřetržitého zpracování.
Nezávislá struktura nástrojů usnadňuje výrobcům vysekávacích nástrojů nejen každodenní údržbu, ale umožňuje také rychlé přizpůsobení obráběcích nástrojů podle různých požadavků na produkt.
VI. Miniaturizovaný design, vyrovnávací produktiontová účinnost a prostorvyužití
Pro malé a středně velké továrny na vysekávání a obalové společnosti je podlahová plocha, kterou zařízení zabírá, také důležitým faktorem, který je třeba při nákupu zvážit.
Celkové rozměry ABM-832B1 jsou přibližně:
2600 × 750 × 1600 mm (délka × šířka × výška)
Stroj váží přibližně 480 kg a zachovává si relativně kompaktní uspořádání a zároveň integruje více funkcí zpracování, což může společnostem pomoci snížit prostor zabraný ve výrobě.
Pro společnosti, které potřebují zlepšit své možnosti vysekávání v omezeném prostoru továrny, má tento „miniaturizovaný + multifunkční“ design určitou praktickou hodnotu. Důležité parametry: Výška nože 8-32
Tloušťka čepele 1, 1,5, 2, 3 pt
Minimální poloměr ohybu vpředu je 1,5, minimální poloměr ohybu vzadu 1,0, přesnost podávání 0,03 a rovinnost ohybu ±0,2.
Základní funkce: ohýbání, přemosťování, bezešvé děrování, ploché řezání, řezání zobáku, tečkování. Volitelné příslušenství: děrovací zuby a děrování.
| Volitelná tloušťka pravidla | 0,45, 0,53, 0,71, 1,05 mm |
| Podporovaná výška pravidla | 8-32 mm |
| Přední Min. Velikost ohýbání | 1,5 mm |
| Zpět Min. Velikost ohýbání | 1,0 mm |
| Přesnost krmení | ±0,03 mm |
| Plochost ohýbání | 0,2 mm |
| Základní funkce | Ohýbání, vrubování, lisování, lemování, přemostění, plochý řez |
| Volitelné funkce | Perforace, díra |
VII. Automatizované vysekávací zařízení se stává důležitým směrem pro zvyšování efektivity v průmyslu.
Jako obalový průmyslPosouvá se směrem k personalizaci, malým sériím, rozmanitosti a rychlému dodání, tradiční výrobní model, který se opírá o ruční vysekávání, čelí rostoucím tlakům na efektivitu.
Hodnota automatického ohýbacího zařízení nespočívá pouze v „náhradě ruční práce“, ale co je důležitější, ve zvýšení stability a ovladatelnosti procesu výroby lisovacích forem prostřednictvím digitálních souborů, automatického podávání a standardizovaných parametrů zpracování.
ABM-832B1 integruje více funkcí, jako je ohýbání, vrubování, řezání, přemostění a přítlačná patka, spolu s přesností podávání ±0,03 mm a podporou souborů DXF a DWG, což výrobcům vysekávání poskytuje kompaktnější a efektivnější řešení automatizovaného zpracování.
Pro firmyve snaze snížit závislost na ruční práci, zlepšit efektivitu výroby zápustek a dále pokročit v automatizaci výroby se tento typ multifunkčního automatického ohýbacího zařízení stane důležitou možností pro zvýšení výrobní kapacity.
