Co je protahování při výrobě raznic?

Protahování je přesný proces broušení používaný při výrobě ocelových pravítka.

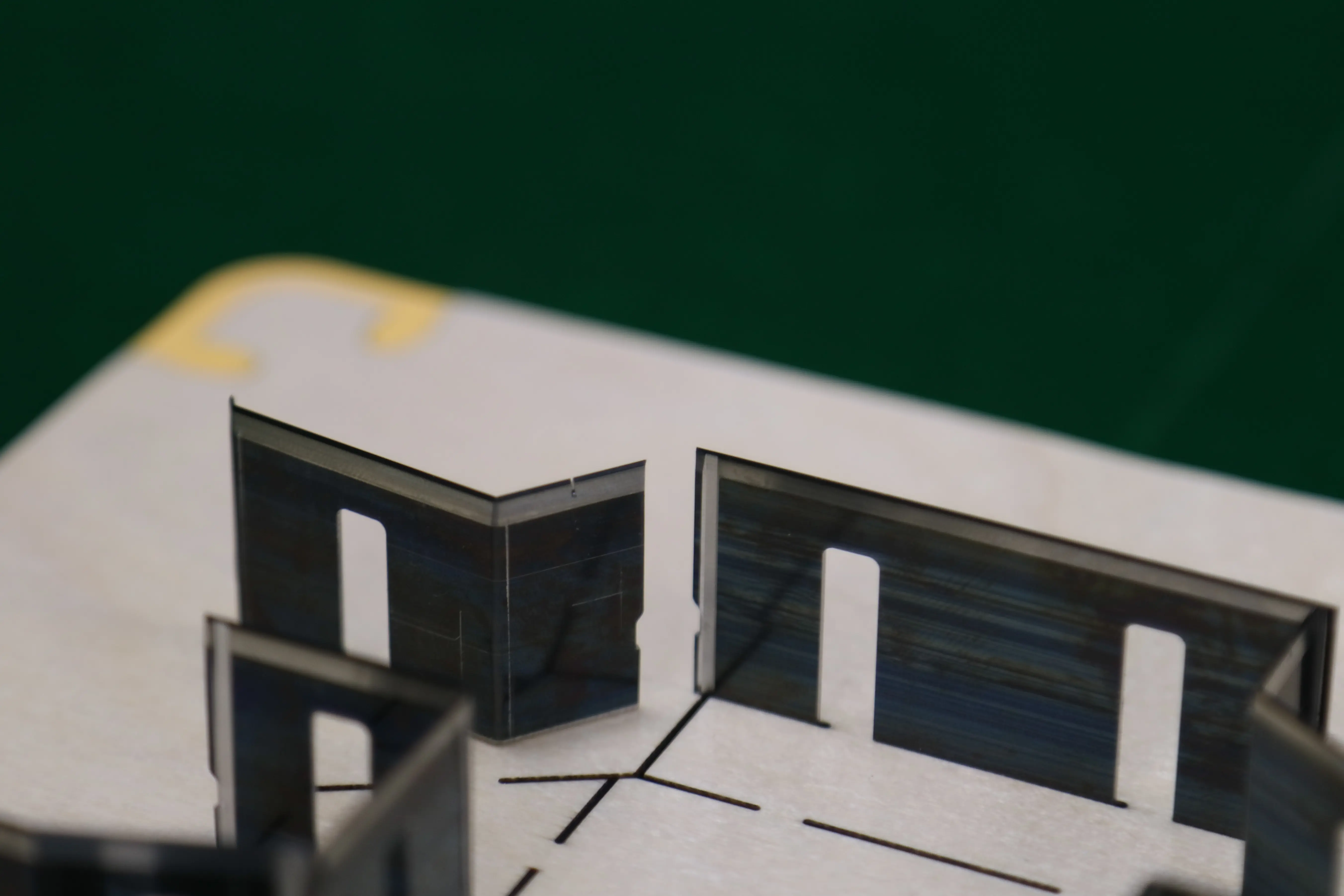

Na vnitřní straně ocelového metru je vytvořena malá odlehčovací drážka, kde je požadováno ohýbání.

To snižuje interferenci v průsečíkech pravítka, zabraňuje ztrátě výšky po ohnutí pod ostrým úhlem a zajišťuje přesné přizpůsobení pravítka a stabilní řezný výkon.

Proč je pro vyřezávací raznice s ocelovým pravidlem potřeba protahování?

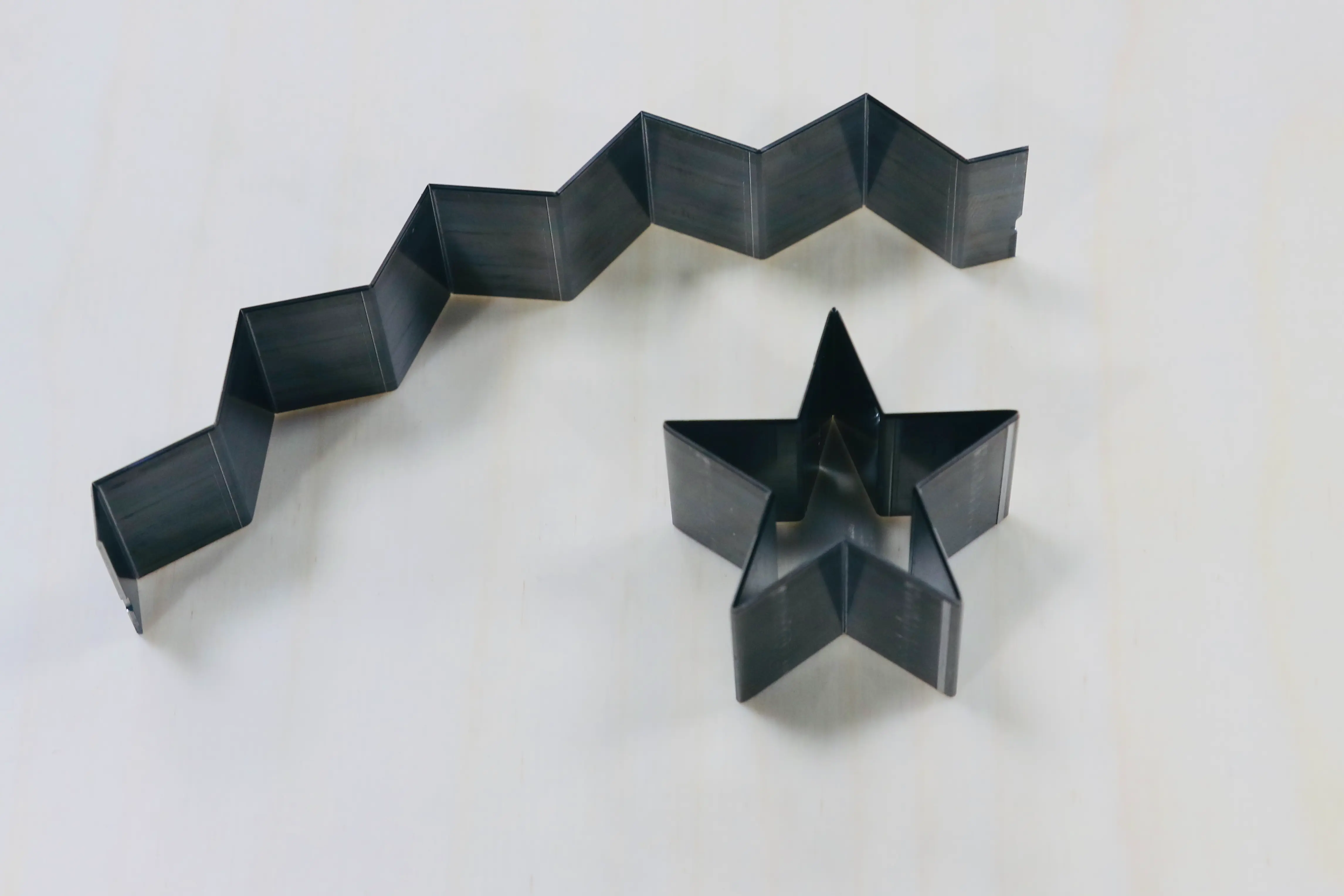

Například při výrobě tvaru pěticípé hvězdy může použití spojování pravidel (spojování samostatných ocelových pravidel) v ostrých rozích snížit celkovou pevnost konstrukce zápustky.

Spojená oblast se může při opakovaných řezacích operacích zeslabit, což ovlivňuje trvanlivost a stabilitu matrice.

Bez protahování může použití jediného ocelového pravítka k vytvoření ostrých rohů také způsobit problémy.

Během ohýbání je vnitřní strana pravítka stlačena, což může způsobit zaoblení ostrého rohu.

Výsledkem je, že konečná matrice nemusí dosáhnout požadované kvality tváření pod ostrým úhlem.

Při procesu protahování se před vytvořením ocelového pravítka vytvoří v oblasti ohybu podbroušená drážka.

To umožňuje ohýbání pravítka do ostrých úhlů při zachování původní výšky řezu a strukturální pevnosti.

Proč je protahování důležité pro vysoce přesnou výrobu zápustek?

Vzhledem k tomu, že poptávka po prémiových obalech neustále roste, zejména v odvětvích, jako jsou obaly na cigarety, farmaceutické obaly a kartonové krabice vyšší třídy, výrobci vyžadují vyšší přesnost u složitých a nepravidelných tvarů.

Proto se technologie protahování stává při výrobě moderních ocelových pravítka stále důležitější.

Další aplikace protahování při výrobě ocelových pravidel

Kromě zlepšení tvarování ostrých rohů se protahování používá také ke zlepšení přesnosti průniků ocelových pravítek a ke zvýšení řezného výkonu.

S rostoucí poptávkou po vysoce kvalitních obalech, zejména v odvětvích, jako jsou prémiové kartonové obaly, farmaceutické obaly a krabice speciálního tvaru, jsou požadavky na přesnost řezání a přizpůsobení pravidel stále přísnější.

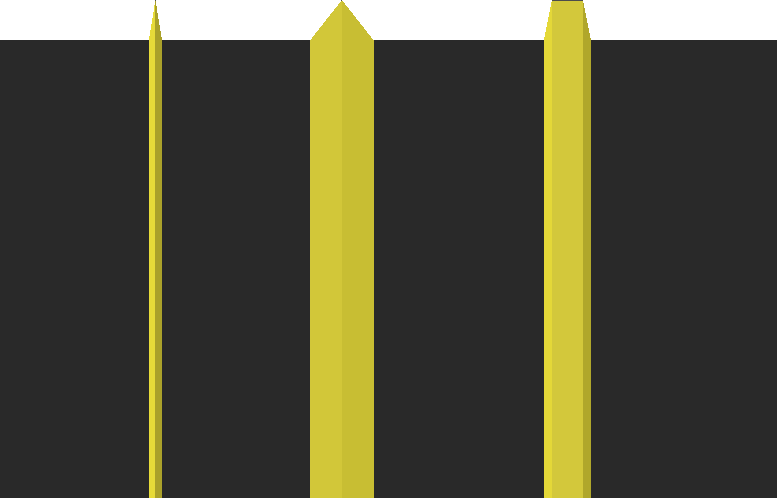

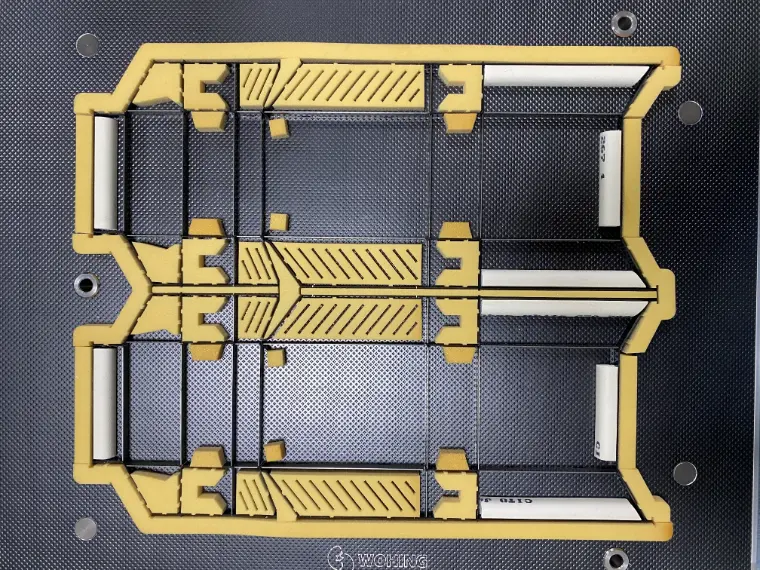

V průsečíkech, kde se setkávají horizontální a vertikální ocelové pravítka, může úhel zkosení řezné hrany vytvořit malou mezeru mezi pravítkami.

Tato mezera může ovlivnit přesnost lícování řezných hran a může vést k nekonzistentním výsledkům řezání nebo ke stopám na konečných produktech.

Aplikací protahování v oblasti průsečíku ocelového pravítka je vytvořena malá reliéfní drážka pro snížení interference způsobené úhlem zkosení řezné hrany.

To umožňuje, aby ocelová pravidla těsněji zapadala do sebe a zlepšuje celkovou přesnost a stabilitu konstrukce matrice.

Jak probíhá protahování při výrobě ocelových pravidel?

Tradičně bylo protahování ručním procesem, který vyžadoval zručnou obsluhu, aby brousila reliéfní drážky na konkrétních místech.

S rozvojem technologie automatického ohýbání lze nyní protahování integrovat do procesu automatického ohýbání, čímž se zlepšuje účinnost a konzistentnost.

Multifunkční automatická ohýbačka ADEWO ABM-832C2 používá brusné kotouče z karbidu wolframu ke zpracování protahovacích drážek na ocelových pravidlech.

Stroj podporuje směr protahování CW (ve směru hodinových ručiček) i CCW (proti směru hodinových ručiček), což zajišťuje flexibilní zpracování pro různé úhly ohybu a tvary matric.

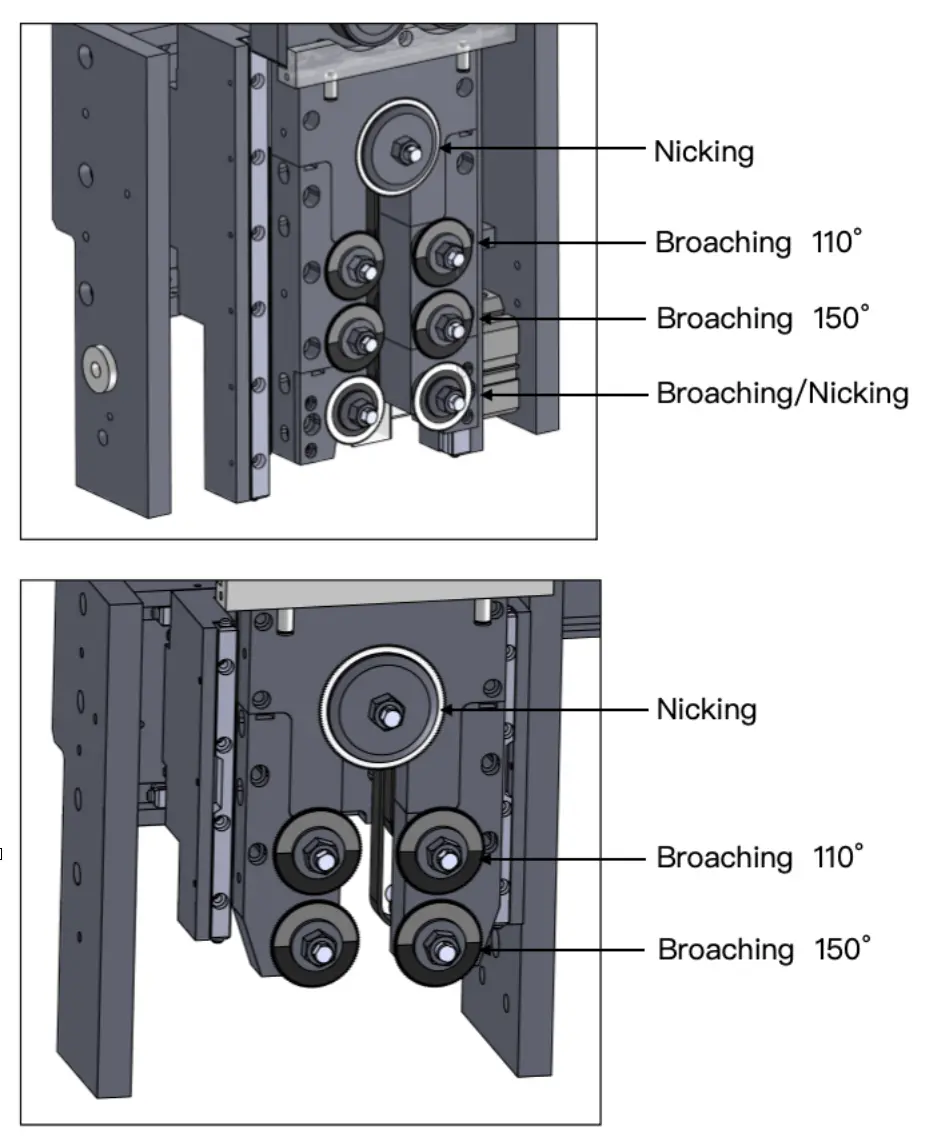

ABM-832C2 může být vybaven dvěma nebo třemi sadami protahovacích pilových listů podle různých požadavků na použití.

Pro dosažení přesných výsledků protahování pro různé specifikace ocelových pravidel a podmínky ohýbání lze zvolit různé šířky čepele.

Díky inteligentnímu softwarovému ovládání stroj automaticky analyzuje geometrii a úhly ohybu importovaného výkresu.

Podle požadovaného úhlu a polohy systém identifikuje, kde je potřeba protahování, a automaticky vybere vhodný protahovací pilový list pro zpracování.
