Co usnadňuje otevření balíčku?

Zpracování pravidla rýhování za balením

  Balení může zvenku vypadat jednoduše, ale konečný výkon kartonu je určen mnoha detaily uvnitř jeho matrice. Balíček se musí složit ve správné poloze, hladce se otevřít, zůstat stabilní během výroby a v některých případech se musí kontrolovaným způsobem roztrhnout nebo oddělit.

  Tyto požadavky se při výrobě matric přenášejí do různých liniových struktur. Rýhovací řádky, řezací linie, perforace a přemostění mají různé účely a jejich umístění musí odpovídat designu obalu.

  Pro výrobce matric není výzvou pouze příprava linií různých délek. Důležitějším úkolem je zajistit, aby každá zpracovaná řada odpovídala struktuře požadované finálním kartonem.

Ne každá část balíčku vyžaduje stejné zpracování

  Skládací karton obvykle obsahuje panely, skládací části, otvory a spojovací oblasti. Tyto různé části neplní stejnou funkci, takže nemohou vždy používat stejný typ vedení.

  Rýhovací pravítko se používá hlavně k vytvoření řízené linie skládání. Vede lepenku tak, aby se přeložila v předem určené poloze, aniž by ji zcela prořízla.

  Řezání se používá tam, kde je potřeba materiál úplně oddělit. Perforace je vhodná pro oblasti, které vyžadují kontrolované trhání, zatímco přemostění může udržet vybrané sekce spojené po vysekávání.

  V jedné kostce mohou tyto struktury spolupracovat. Konečný výsledek závisí nejen na jednotlivém způsobu zpracování, ale také na tom, zda je každý řádek správně umístěn vůči ostatním.

Řezání: Příprava požadovaných délek

  Než lze rýhovací pravítko sestavit do raznice, je třeba je nejprve připravit podle rozměrů v návrhu raznice.

  Různé části kartonu vyžadují různé délky. Vnější řezací sekce, skládací sekce a speciální konstrukce mohou všechny vyžadovat různé délky čar.

  Pokud je čára řezána příliš dlouho nebo příliš krátce, může to ovlivnit její polohu při montáži matrice. U složitějších konstrukcí zápustek mohou i malé rozdíly ztížit instalaci nebo ovlivnit, jak zpracované profily odpovídají původnímu návrhu.

  To je důvod, proč jsou identifikace délky, třídění a řezání důležitými kroky při přípravě linky.

  Výrobcům, kteří pracují s více návrhy kartonů současně, může automatická identifikace různých délek linek také zjednodušit proces přípravy a snížit potřebu ručního oddělování materiálů před montáží.

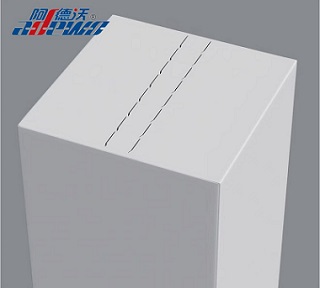

Perforace: Vytvoření řízeného slzení

  Ne každý balíček je navržen tak, aby se otevřel pouze složením.

  Mnoho kartonů a kartonových obalů obsahuje odtrhávací sekce, snadno otevíratelné oblasti nebo jiné struktury, které je třeba oddělit ručně. Pro tyto aplikace by souvislá řezací linka způsobila oddělení sekce příliš brzy.

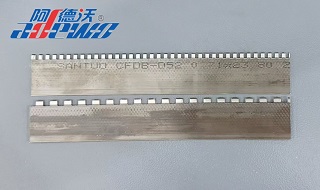

  Místo toho perforace vytváří přerušovanou strukturu řezání. Nenaříznuté části udržují obal spojený před otevřením, zatímco řezané části poskytují definovanou cestu pro roztržení.

  Uspořádání perforace musí odpovídat struktuře obalu a zamýšlenému způsobu otevírání. Přílišné řezání může oslabit spojení, zatímco nedostatečné řezání může způsobit, že se obal obtížně roztrhne.

  To je důvod, proč je perforace odlišným požadavkem na zpracování než řezáním a rýhováním.

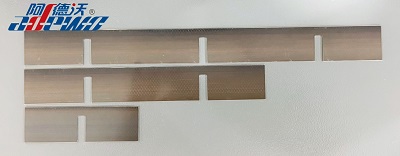

Přemostění: Údržba spojovacích bodů

  Dalším běžným požadavkem je zachování vybraných částí lepenky po vysekávání spojené.

  Přemostění vytváří specifické spojovací body podél zpracovávané linie. Tyto body pomáhají udržovat integritu plechu během výroby, manipulace nebo následných operací.

  U některých zápustkových konstrukcí jeden most nestačí. Podél jednoho úseku může být vyžadováno více spojovacích bodů, což je místo, kde se vícenásobné přemostění stává užitečným.

  Některé konstrukce mohou také vyžadovat oboustranné přemostění s odpovídajícími polohami mostu na obou stranách vedení.

  Umístění, počet a uspořádání mostů je třeba zvážit společně s návrhem formy. Jejich účelem není pouze přidat spojovací body, ale poskytnout požadovanou rovnováhu mezi řezáním a zbývajícím spojením.

Lipování: Zlepšení řezání rohů

  Některé kartonové struktury vyžadují dodatečné zpracování na konci řady, zejména tam, kde se setkává několik řádků nebo kde je důležitý čistý roh.

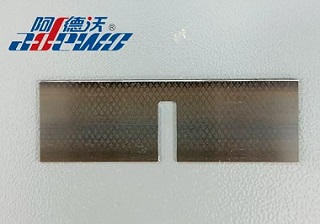

  Lipping vytvoří na konci pravidla zářez. Při vysekávání kartonů to může pomoci snížit zbytky lepenky v rozích po vyříznutí, což má za následek čistší roh.

  Překrývání může také pomoci snížit interferenci, když se pravidla kříží nebo jsou sestavena dohromady. To se stává důležitější, když matrice obsahuje kompaktní nebo komplikované liniové struktury.

  Přestože je zpracovaný zářez malý, může ovlivnit interakci mezi sousedními liniemi a kvalitu hotového kartonu.

Jak jsou tyto linky připraveny před montáží matrice?

  Proces přípravy začíná digitálním návrhem matrice.

  Jakmile jsou určeny požadované informace o řádcích, je třeba identifikovat a třídit různé délky. Čáry pak mohou být řezány na jejich specifikované délky, zatímco sekce vyžadující speciální zpracování mohou být opatřeny perforací, přemostěním, lemováním nebo strukturami souvisejícími se stahováním.

  Pro výrobce matric jsou tyto kroky úzce propojeny. Délka řezu, poloha zpracování a konečná montáž musí odpovídat původnímu souboru návrhu.

  Jak se struktury balení stávají detailnějšími, ruční příprava může zahrnovat více opakovaných měření, třídění a zpracování. Organizovanější automatizovaný proces přípravy proto může pomoci učinit přechod od digitálního návrhu k fyzickému nástroji konzistentnějším.

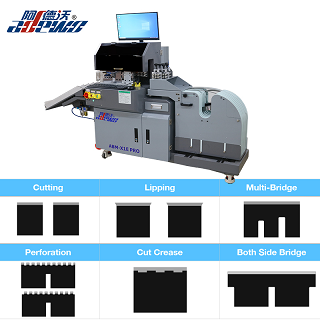

ADEWO ABM-X1E PROŘezací stroj na třídění délky

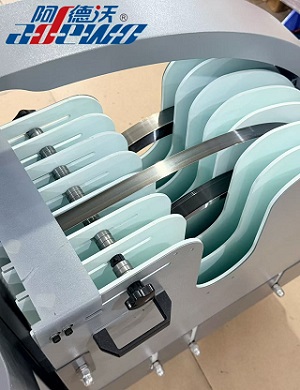

  Řezací stroj na třídění délky ADEWO ABM-X1E PRO kombinuje automatickou identifikaci a třídění délky linky s funkcemi řezání a vícenásobného zpracování linek.

  Stroj je navržen pro lisovací aplikace, podporuje 7 pravítek a zvládá tloušťky pravítka 0,71, 1,05 a 1,42 mm, s výškami pravítka od 22 do 60 mm.

  Mezi jeho funkce zpracování patří:

Třídění podle délky

Řezání

Lipování

Vícenásobné přemostění

Oboustranné přemostění

Perforace

  Stroj podporuje formáty souborů DXF a DWG, což umožňuje připravit informace o zpracování z běžně používaných souborů s návrhem matrice.

Od návrhu obalu po linkové zpracování

  Balíček se může zdát přímočarý, když se na něj díváte jako na hotový výrobek, ale jeho skládání, otevírání, trhání a odstraňování odpadu jsou úzce spojeny se strukturou matrice za ním.

  Pravidlo rýhování definuje, kde se lepenka přeloží. Řezání určuje, kde se materiál odděluje. Perforace vytváří řízenou dráhu trhání, zatímco přemostění zachovává vybrané spoje. Struktury týkající se lemování a odizolování řeší specifičtější požadavky v rámci formy.

  Každý proces má svůj vlastní účel, ale žádný z nich neexistuje nezávisle na designu obalu.

  Digitální soubor matrice definuje požadovanou strukturu a přesná příprava linky přemění tyto informace na zpracované linky připravené k montáži matrice. Toto spojení mezi obalovým designem, konstrukcí matrice a liniovým zpracováním umožňuje, aby se malé detaily v digitálním designu staly spolehlivými funkcemi v hotovém obalu.
